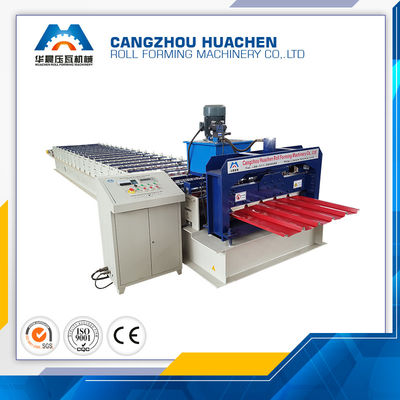

Χρωματισμένος ρόλος φύλλων υλικού κατασκευής σκεπής χάλυβα τραπεζοειδής που διαμορφώνει το υλικό ΓΠ PPGi μηχανών

Σύνθεση της μηχανής:

1. χειρωνακτικό decoiler 5 τόνου
2. Feeding→pre-Cutting→forming station→Post κόβοντας σύστημα
3. Το εγχειρίδιο παρουσιάζει έξω
4. Υδραυλικός σταθμός
5. Γραφείο ελέγχου
6. Κατάλογος ανταλλακτικών

Το σχεδιάγραμμα, το σχεδιάγραμμα & η παραγωγή ρέουν:

Υλικό του σχεδιαγράμματος: Q195, χάλυβας Q235, ΓΠ ή χρώματος
Σειρά πάχους: 0.40.6mm
Πλάτος σπειρών: 1250mm
Ύψος: 25±1, αποτελεσματικό πλάτος: 1100±6mm
Μήκος ολοκληρωμένων προϊόντων: από 500 χιλ. (τουλάχιστον) σε 12 " 000 χιλ.

Σχεδιάγραμμα της μηχανής (μόνο για την αναφορά, ακριβώς μια θα είναι στέλνει στον πελάτη σε 20 ημέρες μετά από την επιβεβαιωμένη διαταγή)
Λειτουργώντας βάση κατεύθυνσης με το αίτημα πελατών:

Η ροή παραγωγής του εξοπλισμού:

Χειρωνακτικός πίνακας κοπής Feeding→roll decoiler→ forming→pressing→post →out

Σύνθεση μηχανών

1: 5T χειρωνακτικό decoiler
Διαστάσεις	1700mm*1000mm*800mm
Πλάτος της σίτισης	1250mm
Ικανότητα	5 τόνος
Διά διάμετρος	480mm570mm
Ο τρόπος επεκτείνεται &fight	εσωτερικός επεκταθείτε &fight από το εγχειρίδιο
Τρόπος	χειρωνακτικός
Χρώμα	Μπλε (ή βάση με το αίτημα πελατών)
Ποσότητα	1

2: Διαμόρφωση Feeding→roll
Διευθετήσιμο κέντρο των κυλίνδρων διαμόρφωσης και του ικανοποιητικού μήκους για να αποτρέψει την πλευρική μετακίνηση της λουρίδας κατά την εισαγωγή του στο flattener.
Τύπος σίτισης	διευθετήσιμος
Πλάτος σίτισης	1250mm
Κύλινδρος εισόδων και οδηγών	το υλικό είναι SAE1045, επιφάνεια HRC48-52° με το χρώμιο
Ποσότητα	1

Διαμόρφωση του τμήματος
Υλικό του σχεδιαγράμματος	Q195, χάλυβας Q235, ΓΠ ή χρώματος
Σειρά πάχους	0.40.6mm
Δύναμη κύριων μηχανών	5.5kw, μηχανή εναλλασσόμενου ρεύματος, μηχανή μέσα της κύριας μηχανής (εμπορικό σήμα: Guomao της Κίνας)
Τάση μηχανών, συχνότητα, φάση	380 Β, 50 Hz, 3Phase
Σταθμός ρόλων	περίπου 11 σταθμοί (που χορηγούν το τελικό σχέδιο)
Υλικό κυλίνδρων	ASTM1045 καλυμμένη χρώμιο επιφάνεια με το χρώμιο, CNC,
Διάμετρος άξονων	¢70mm υλικό: SAE1045 με την απόσβεση και τη μετρίαση
Ρόλος μηχανών που διαμορφώνει την ταχύτητα	2-4m/min
Μετάδοση	από την αλυσίδα, μια ίντσα
Ο ρόλος προηγούμενος έχει τα ισοπεδώνοντας μπουλόνια στη βάση για να ρυθμίσουν την ισοπέδωση
Το πλαίσιο βάσεων μηχανών υιοθετεί το χάλυβα συγκόλλησης ακτίνων Χ
Στον κύριο ρόλο που διαμορφώνει η μηχανή έχει 2 κουμπιά για τη στάση επείγουσας ανάγκης εάν συμβείτε οποιαδήποτε δυσλειτουργία.
Η μηχανή υιοθετεί τον τοίχο μετάλλων ως σταθμό
Για να αποφύγει τα ατυχήματα, το όλο μέρος κίνησης υιοθετεί προστατεύει την κάλυψη
Χρώμα της μηχανής	Μπλε και κίτρινος (ή βάση με το αίτημα πελατών)
Ποσότητα	1

Πιέζοντας σύστημα
Συμπίεση μετά από να διαμορφώσει	Πιέστε το φύλλο μετά από το ρόλο διαμορφώνοντας στο απαραίτητο μήκος
Η υδραυλική κίνηση χρησιμοποιεί την ίδια υδραυλική μονάδα με την κοπή
Υλικό της φόρμας	Cr12, σκληρότητα 58-62 HRC
Πιέζοντας από υδραυλικό, 5.5KW
Πίεση εργασίας	12Mpa διευθετήσιμος
Ανοχή του μήκους	+/- 1.5mm για κάθε τελικό προϊόν κομματιού
Ποσότητα	1

Μετα τέμνον σύστημα
Κοπή μετά από να διαμορφώσει	Κόψτε το φύλλο μετά από το ρόλο διαμορφώνοντας στο απαραίτητο μήκος
Η υδραυλική κίνηση χρησιμοποιεί την ίδια υδραυλική μονάδα με τη συμπίεση του συστήματος
Υλικό της λεπίδας	Cr12, σκληρότητα 58-62 HRC
Τέμνουσα δύναμη από υδραυλικό, 5.5KW
Πίεση εργασίας	12Mpa διευθετήσιμος
Ανοχή του μήκους	+/- 1.5mm για κάθε τελικό προϊόν κομματιού
Ποσότητα	1

3: Πίνακας παραγωγής:
Πλαίσιο	ένωση από το σωλήνα
Μέγεθος	περίπου 1.0m long*1.0mwide*0.9mhigh
Ένας έξω πίνακας με κάποιο κύλινδρο υποστήριξης
Κύλινδρος υποστηρικτών	ASTM 1045 με το χρώμιο
Διάμετρος των κυλίνδρων	55mm
Χρώμα	Μπλε
Ποσότητα	2units

4: Υδραυλικός σταθμός
Υδραυλική δύναμη	5.5kw
Πίεση εργασίας	12Mpa διευθετήσιμος
Βαλβίδα σωληνοειδών	2 ομάδες (1 για τη συμπίεση και 1 για τη μετα κοπή)
Υδραυλικό πετρέλαιο	46# υδραυλικό πετρέλαιο
Χρώμα	Μπλε (ή βάση με το αίτημα πελατών)
Ποσότητα	1

5: Γραφείο ελέγχου
Προγραμματίσημος καθορισμός του μήκους και της ποσότητας σχεδιαγράμματος
Η αυτόματη παύση του εξοπλισμού μετά το πέρας του τέμνοντος προγράμματος θα παρασχεθεί
Γλώσσα λειτουργικών συστημάτων	Αγγλικά και κινέζικα
Τάση, συχνότητα, φάση	380 Β, 50 Hz, 3Phase
Υπολογιστής που χρησιμοποιείται για να ελέγξει το μήκος & την ποσότητα	Η μηχανή θα κόψει αυτόματα στο μήκος και η ποσότητα στάσεων όταν απαιτείται επιτυγχάνεται
Η ανακρίβεια μήκους μπορεί να τροποποιηθεί εύκολα.
Πίνακας ελέγχου	Διακόπτης κουμπί-τύπων και οθόνη αφής
Μονάδα του μήκους	χιλιοστόμετρο (αναμμένο το πίνακα ελέγχου)
Εμπορικό σήμα PLC	Panasonic
Εμπορικό σήμα μετατροπέων συχνότητας	Yaskawa
Οθόνη αφής	Ταϊβάν Weinview
Χρώμα	γκρίζος
Ποσότητα	1
