Λεπτομέρειες:
|
| Πάχος πάνελ: | 0,3-0,6 χλστ | Ισχύς κινητήρα: | 4+4KW |
|---|---|---|---|
| Πλαίσιο μηχανής: | 350 H Δοκός | Μέθοδος κοπής: | Υδραυλική Κοπή |
| Τύπος Decoiler: | Υδραυλική Κοπή | Υλικό κυλίνδρου: | 45# Χάλυβας |
| Τύπος μηχανής: | Μηχανή διαμόρφωσης κυλίνδρων | Παραγωγική ικανότητα: | 15-20μ/λεπτό |

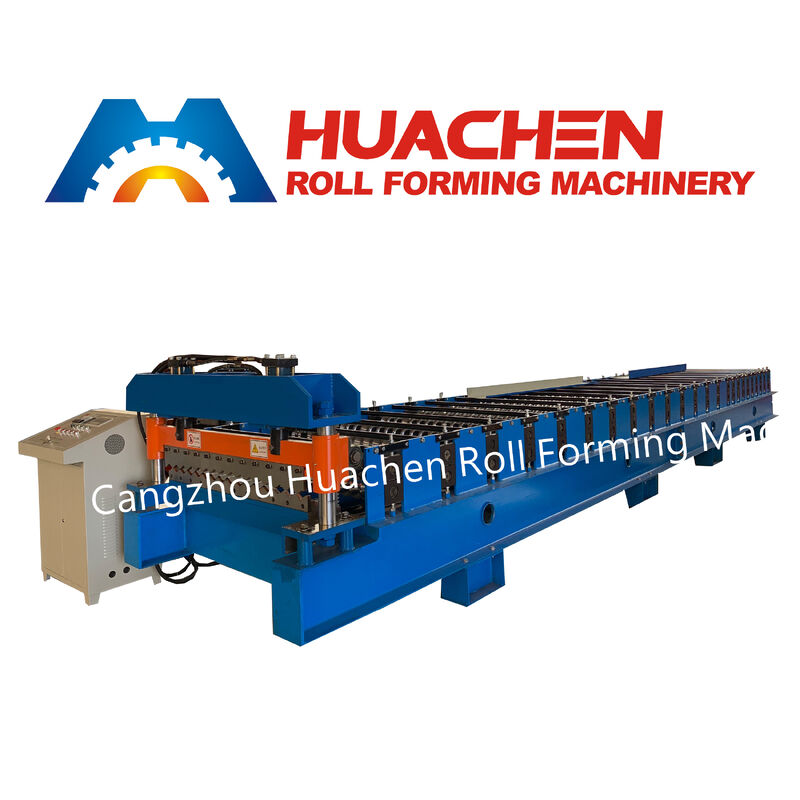

Επισκόπηση προϊόντος Το Μηχάνημα Διαμόρφωσης Κυλίνδρων HC 18-735-1200 είναι ένα σύστημα συνεχούς ψυχρής διαμόρφωσης κυλίνδρων ακριβείας 12 σταθμών, σχεδιασμένο για την κατασκευή αρχιτεκτονικών μεταλλικών επενδύσεων τοίχων και γραμμικών πάνελ οροφής. Σχεδιασμένο για την επεξεργασία τυποποιημένων πηνίων πλάτους 1200mm από προβαμμένο γαλβανισμένο χάλυβα (PPGI), γαλβανισμένο σίδηρο (GI), και αλουμίνιο σε πάχη από 0,3mm έως 0,6mm, αυτή η γραμμή διαμορφώνει ευκρινή, άκαμπτα πάνελ με βάθος νεύρου 18mm και ενεργό πλάτος κάλυψης 735mm με βαθιές αλληλοσυνδεόμενες πλευρικές συνδέσεις. Κατασκευασμένο σε βαριά συγκολλητή βάση H-beam 350 με συμπαγείς άξονες Φ70mm και υδραυλική κοπή ελεγχόμενη από PLC, λειτουργεί ομαλά με 15–20 m/min για εργολάβους εμπορικών προσόψεων και κατασκευαστές εσωτερικών οροφών.
Κύριες Τεχνικές Παράμετροι
| Τεχνική Παράμετρος | Τυπική Προδιαγραφή |
| Μοντέλο Μηχανής | Μηχάνημα Διαμόρφωσης Κυλίνδρων Αρχιτεκτονικών Πάνελ Τοίχου & Οροφής HC 18-735-1200 |
| Διαστάσεις Προφίλ Πάνελ | Ύψος Νεύρου: 18 mm | Ενεργό Πλάτος Κάλυψης: 735 mm |
| Πλάτος Πηνίου Εισόδου | 1200 mm (Τυπικό Διεθνές Πλάτος Πηνίου) |
| Εύρος Πάχους Φύλλου | 0,3 mm – 0,6 mm |
| Συμβατά Υλικά Πηνίων | Προβαμμένος Γαλβανισμένος Χάλυβας (PPGI), Γαλβανισμένος Χάλυβας (GI), Αλουμίνιο |
| Σταθμοί Διαμόρφωσης | 12 Σταθμοί Διαμόρφωσης Κυλίνδρων Ακριβείας |
| Υλικό & Επεξεργασία Κυλίνδρων | Σφυρηλατημένος Χάλυβας 45#, CNC Ακριβείας, Σκληρυμένος & Επιχρωμιωμένος |
| Υλικό & Μέγεθος Κύριου Άξονα | Συμπαγής Στρογγυλός Χάλυβας 45#, Σκληρυμένος & Λειασμένος, Διάμετρος Φ70 mm |
| Βάση Πλαισίου Μηχανής | Συγκολλητό Σασί Δομικού H-Beam 350# |

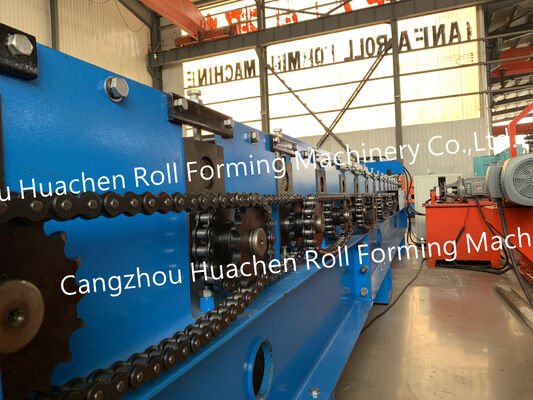

| Μηχανισμός Κίνησης | Κίνηση με Αλυσίδα Κυλίνδρων Βαρέως Τύπου και Γρανάζια |
| Ταχύτητα Γραμμής Παραγωγής | 15 – 20 m/min |
| Σύστημα Κοπής | Αυτοματοποιημένο Υδραυλικό Σύστημα Κοπής μετά τη Διαμόρφωση |
| Υλικό Λεπίδας Κοπής | Χάλυβας Εργαλείων Κράματος Cr12, Θερμικά Επεξεργασμένος σε Κενό |
| Συνολική Ισχύς Κινητήρα | 4 KW (Κύρια Κίνηση Διαμόρφωσης) + 4 KW (Υδραυλική Μονάδα Κοπής) |
| Σύστημα Ελέγχου & Μήκους | Βιομηχανικός Έλεγχος Οθόνης Αφής PLC με Κωδικοποιητή Υψηλής Ακρίβειας |
| Ηλεκτρικό Πρότυπο | 380V, 50Hz, 3-Φάσης (Προσαρμόσιμο στην Τοπική Τάση Εργοστασίου) |
| Διαμόρφωση Αποτυλίγματος | Χειροκίνητο Αποτύλιγμα ή Υδραυλικό Αποτύλιγμα |
Βασικά Μηχανικά & Σχεδιαστικά Πλεονεκτήματα
Αρχιτεκτονικό Προφίλ Αλληλοσύνδεσης 18-735-1200: Η μετατροπή ενός τυποποιημένου πηνίου 1200mm σε πάνελ ενεργού κάλυψης 735mm με νεύρα 18mm επιτρέπει βαθιά πλευρική σύνδεση και ευκρινείς γραμμές σκιάς. Αυτό εξαλείφει το θρόισμα από τον άνεμο, βελτιώνει την στεγανότητα στις εξωτερικές προσόψεις, και προσφέρει ένα καθαρό, μοντέρνο φινίρισμα για εσωτερικές κρεμαστές οροφές.
Διαμόρφωση 12 Σταθμών Χωρίς Γρατζουνιές: Δώδεκα σταθμοί κυλίνδρων βαθμονομημένοι με CNC διαμορφώνουν ομαλά τα νεύρα 18mm και τις ακμές αλληλοσύνδεσης χωρίς τσίμπημα ή γρατζούνισμα ευαίσθητων χρωματικών επιστρώσεων PPGI ή επιφανειών αλουμινίου με βούρτσα.

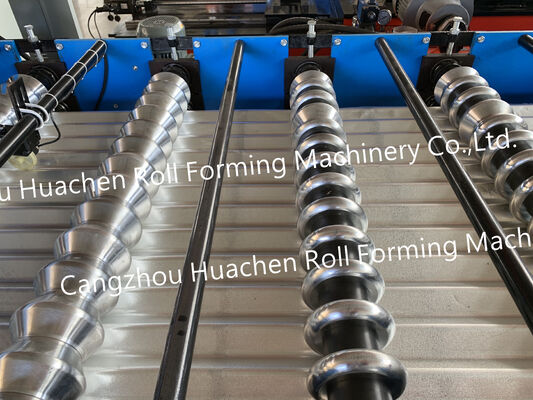

Κύλινδροι από Χάλυβα 45# Σκληρυμένοι & Επιχρωμιωμένοι: Κάθε κύλινδρος διαμόρφωσης είναι ακριβείας από συμπαγή χάλυβα 45#, θερμικά επεξεργασμένος για αντοχή στον πυρήνα, και ηλεκτρολυτικά επιχρωμιωμένος με σκληρό χρώμιο. Αυτή η επιφάνεια καθρέφτη αποτρέπει τη σήμανση της επιφάνειας σε αρχιτεκτονικά πάνελ.
Πλαίσιο H-Beam 350 Βαρέως Τύπου & Συμπαγείς Άξονες Φ70mm: Κατασκευασμένο σε άκαμπτο πλαίσιο H-beam 350mm με συμπαγείς χαλύβδινους άξονες Φ70mm, το μηχάνημα αποτρέπει την πλευρική στρέβλωση και εγγυάται ευθείες, σφιχτές συνδέσεις πάνελ σε μεγάλες αρχιτεκτονικές διαδρομές.

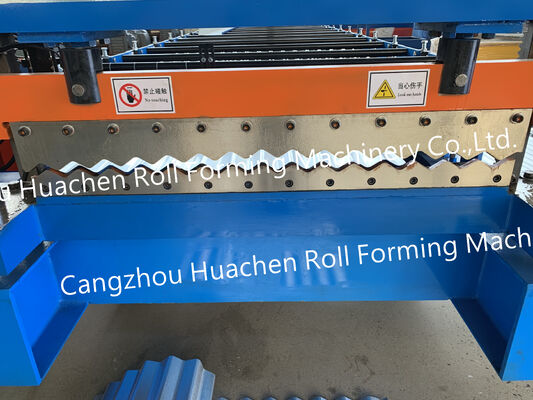

Υδραυλική Κοπή Cr12 & Έλεγχος PLC Προσαρμοσμένο στο Προφίλ: Τροφοδοτούμενα από υδραυλική μονάδα 4KW, ειδικά ακονισμένα καλούπια κοπής από χάλυβα Cr12 κόβουν καθαρά τη διατομή 18-735 χωρίς γρέζια ή παραμόρφωση ακμών. Οι χειριστές προγραμματίζουν ακριβή μήκη πάνελ και ποσότητες παρτίδας στην οθόνη αφής PLC.
Εμπορικές & Αρχιτεκτονικές Εφαρμογές Συνδυάζοντας εκλεπτυσμένη οπτική εμφάνιση με υψηλή δομική ακαμψία, το μεταλλικό πάνελ 18-735-1200 χρησιμοποιείται ευρέως για:
Εμπορικές & Λιανικές Προσόψεις: Μοντέρνες εξωτερικές επενδύσεις τοίχων, στεγάστρα εισόδων, και διακοσμητικά στοιχεία για εμπορικά κέντρα, εκθεσιακούς χώρους, και συγκροτήματα γραφείων.
Εσωτερικές Γραμμικές Μεταλλικές Οροφές & Σοφίτες: Κρεμαστές ακουστικές/διακοσμητικές οροφές και εξωτερικές προεξοχές στεγών για αεροδρόμια, σταθμούς μεταφορών, εμπορικές αίθουσες, και καθαρά εργαστήρια.
Βιομηχανικές & Αρθρωτές Κατασκευές: Εξωτερικές επενδύσεις υψηλής ποιότητας και εσωτερικά χωρίσματα για κτίρια μεταλλικού σκελετού, εγκαταστάσεις ψυχρής αποθήκευσης, και προκατασκευασμένες αρθρωτές μονάδες.
Εργοστασιακή Βαθμονόμηση, Αποστολή σε Εμπορευματοκιβώτιο & Υποστήριξη Μετά την Πώληση Πριν από την αποστολή, κάθε γραμμή διαμόρφωσης κυλίνδρων HC 18-735-1200 συναρμολογείται και δοκιμάζεται με πραγματικά μεταλλικά πηνία στο εργαστήριό μας για να επαληθευτεί η εφαρμογή των συνδέσεων, το ενεργό πλάτος κάλυψης 735mm, και η ανοχή μήκους του PLC. Όλα τα εκτεθειμένα μεταλλικά εξαρτήματα επικαλύπτονται με αντιδιαβρωτικό λάδι, και ολόκληρη η γραμμή στερεώνεται με ασφάλεια μέσα σε ένα μόνο εμπορευματοκιβώτιο 40GP. Παρέχουμε σχέδια διάταξης θεμελίωσης, αγγλικά εγχειρίδια λειτουργίας, καθοδήγηση για την έναρξη λειτουργίας μέσω βίντεο, εγγύηση 12 μηνών, και υποστήριξη ανταλλακτικών εφ' όρου ζωής.
Συχνές Ερωτήσεις (FAQ)
Ε1: Τι σημαίνουν οι αριθμοί στο μοντέλο 18-735-1200; και η μηνιαία παραγωγική μας ικανότητα είναι 60 σετ. Ο κωδικός μοντέλου ορίζει τις ακριβείς διαστάσεις του πάνελ: 18mm ύψος νεύρου, 735mm ενεργό πλάτος κάλυψης μετά την πλευρική αλληλοσύνδεση, και 1200mm πλάτος πηνίου χάλυβα εισόδου.
Ε2: Γιατί υπάρχει διαφορά μεταξύ του πλάτους πηνίου 1200mm και του ενεργού πλάτους κάλυψης 735mm; και η μηνιαία παραγωγική μας ικανότητα είναι 60 σετ. Το επιπλέον υλικό διαμορφώνεται σε βαθιά, άκαμπτα αρχιτεκτονικά νεύρα και φαρδιές αλληλοσυνδεόμενες πλευρικές συνδέσεις. Αυτή η γεωμετρία προσφέρει στο πάνελ 735mm ανώτερη επιπεδότητα, υψηλή αντίσταση στην ανύψωση από τον άνεμο, και απρόσκοπτες οπτικές συνδέσεις για εξωτερικές προσόψεις και γραμμικές οροφές.
Ε3: Μπορεί αυτό το μηχάνημα να επεξεργαστεί τόσο προβαμμένα χαλύβδινα (PPGI) όσο και πηνία αλουμινίου; και η μηνιαία παραγωγική μας ικανότητα είναι 60 σετ. Ναι. Οι κύλινδροι από χάλυβα 45# επιχρωμιωμένοι με σκληρό χρώμιο είναι γυαλισμένοι σαν καθρέφτης για να διαμορφώνουν ομαλά πηνία PPGI, γαλβανισμένου χάλυβα (GI), και αλουμινίου 0,3mm–0,6mm χωρίς να γρατζουνούν τα διακοσμητικά φινιρίσματα.Ε4: Ποιος είναι ο χρόνος παράδοσης, η MOQ και η επιλογή αποτυλίγματος;Α:
Η ελάχιστη ποσότητα παραγγελίας είναι 1 σετ, και η μηνιαία παραγωγική μας ικανότητα είναι 60 σετ. Η τυπική κατασκευή και οι δοκιμές φόρτωσης πηνίου διαρκούν 30 εργάσιμες ημέρες. Μπορείτε να επιλέξετε μεταξύ ενός τυπικού χειροκίνητου αποτυλίγματος 5 τόνων ή ενός αναβαθμισμένου υδραυλικού αποτυλίγματος 5 τόνων.
