Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα

Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα
Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα

Μεγάλες Εικόνας :  Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: HC
Πιστοποίηση: CE
Αριθμό μοντέλου: 18-78-1014
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1
Συσκευασία λεπτομέρειες: 40GP εμπορευματοκιβώτιο
Χρόνος παράδοσης: 30 ΗΜΕΡΕΣ
Όροι πληρωμής: L/C,T/T
Δυνατότητα προσφοράς: 60 σετ το μήνα

Μηχανή σχηματισμού φύλλων στέγης / μηχανή κατασκευής πλακιδίων / τοίχωμα

περιγραφή
Πάχος πάνελ: 0,3-0,6 χλστ Ισχύς κινητήρα: 4+4KW
Πλαίσιο μηχανής: 350 H Δοκός Μέθοδος κοπής: Υδραυλική Κοπή
Τύπος Decoiler: Υδραυλικό/χειροκίνητο Decoiler Υλικό κυλίνδρου: 45# Χάλυβας
Τύπος μηχανής: Μηχανή διαμόρφωσης κυλίνδρων Παραγωγική ικανότητα: 15-20μ/λεπτό

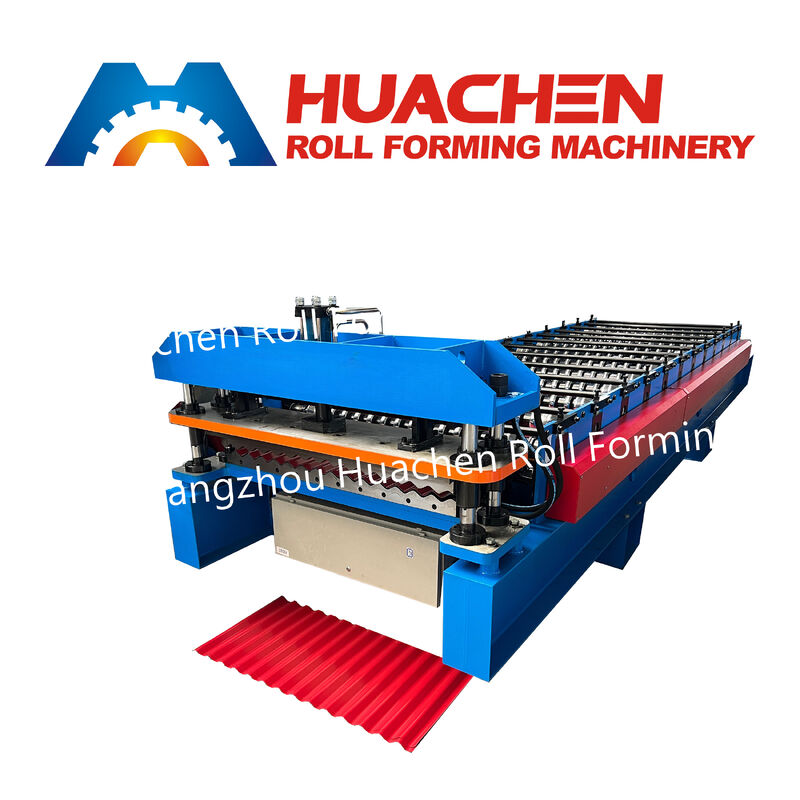

Επισκόπηση του προϊόντοςΗHC 18-78-1014 Μηχανή σχηματισμού κυματοειδών κυμάτωνείναι μια ευέλικτη,σύστημα υψηλής απόδοσης 12 σταθμών ψυχρού κυλίνδρου που έχει σχεδιαστεί για την παραγωγή κλασικών μεταλλικών φύλλων με σινουσοειδή κύματα.για την επεξεργασία γαλβανισμένου χάλυβα (GI),Προχρωματισμένος γαλβανισμένος χάλυβας (ΠΓΧΕ),και σπείρες galvalume σε πάχους από00,3 mm έως 0,6 mm,Η γραμμή παραγωγής αυτή σχηματίζει κυματοειδή πάνελ με18 mm ύψος κύματος, 78 χιλιοστών,και1014 mm αποτελεσματικό πλάτος κάλυψης(13 κύματα).Υποστηρίζεται από άκαμπτο 350 H-beam συγκολλημένο πλαίσιο,Φ70 mm στερεόξυλοι,και συγχρονισμένη υδραυλική κοπή με PLC,τρέχει συνεχώς στο15·20 m/minγια κατασκευαστές οροφών και επενδύσεων τοίχων μεγάλου όγκου.

Βασικές τεχνικές παραμέτρους

Τεχνική παράμετρος Τυπική προδιαγραφή
Μοντέλο μηχανής HC 18-78-1014 Τυλιγμένα φύλλα τοίχου και οροφής
Προδιαγραφές προφίλ κύματος Σινουσοειδές κύμα Ύψος: 18 χιλιοστά Κλίση: 78 χιλιοστά πλάτος κάλυψης: 1014 χιλιοστά
Διάμετρος τροχιάς εισόδου 1200 mm / 1220 mm (πρότυπο πλάτος τροχιάς)
Περιοχή πάχους υλικού 0.3 mm ∙ 0,6 mm
Συμβατά υλικά περιτυλίγματος Ζυγισμένος χάλυβας (GI), προχρωματισμένος ζυγισμένος χάλυβας (PPGI), αλουζίνης
Σχηματισμός Σταθμών 12 Σταθμοί Ρολάρι
Υλικό και διαδικασία κυλίνδρων 45# Σφυρηλατημένο χάλυβα, στροφή CNC, σβήσιμο και σκληρό χρωμικό
Υλικό και διάμετρος του κύριου άξονα 45# Στερεός στρογγυλός χάλυβας, θραύστης και αλεσμένος, Φ70 mm
Βάση του πλαισίου μηχανής 350# Διαρθρωτικό H-Beam συγκολλημένο πλαίσιο
Σύστημα οδήγησης Αλυσίδα κυλίνδρων βαρέων επιβαρύνσεων και τροχός στρογγυλής κίνησης
Ταχύτητα παραγωγής 15 20 m/min
Μηχανισμός κοπής Αυτοματοποιημένο υδραυλικό σύστημα μετά την κοπή
Υλικό κοπής λεπίδας Χάλυβα εργαλείων από κράμα Cr12, θερμικά επεξεργασμένο υπό κενό
Συνολική ισχύς κινητήρα 4 KW (Κύρια κίνηση σχηματισμού) + 4 KW (Υδραυλικός σταθμός)
Σύστημα ελέγχου & μήκους Βιομηχανικός έλεγχος οθόνης αφής PLC με περιστρεφόμενο κωδικοποιητή
Ηλεκτρική τροφοδοσία 380V, 50Hz, 3 φάσεις (προσαρμόσιμες στην τοπική βιομηχανική τάση)
Διαμόρφωση αποστρώματος Ο χειροκίνητος ή υδραυλικός αποσυρόμενος

Βασικά πλεονεκτήματα μηχανικής και λειτουργίας

  • Κλασικό 18-78-1014 Σινουσοειδές κυματοειδές προφίλ:Με 13 ομαλά σινουσοειδή κύματα σε απόσταση 78 χιλιοστών και βάθος 18 χιλιοστών,το φύλλο πλάτους 1014 mm παρέχει ολιδύμετρη δυσκαμψία,χωρίς προσπάθεια φωλιάζοντας με πλάγια γωνία,και την ταχεία απόρριψη του βροχερού νερού, καθιστώντας το ένα από τα προφίλ με τη μεγαλύτερη ζήτηση σε όλη την Αφρική,Λατινική Αμερική,τη Μέση Ανατολή,και Νοτιοανατολική Ασία.

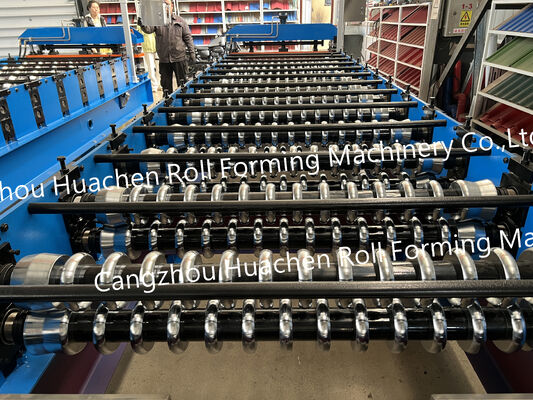

  • Βελτιωμένη διάταξη 12 σταθμών υψηλής απόδοσης:Επειδή η γεωμετρία των σινουσοειδών κυμάτων διανέμει την πίεση κάμψης ομοιόμορφα χωρίς αιχμηρές γωνίες,12 σταθμοί κυλίνδρων με ακριβή βαθμονόμηση επιτυγχάνουν πλήρη ακρίβεια προφίλ, μειώνοντας παράλληλα το αποτύπωμα της μηχανής,κατανάλωση ισχύος,και επενδύσεις αρχικού εξοπλισμού.

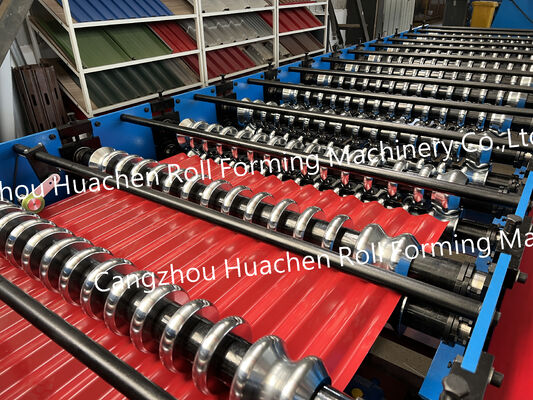

  • Σιδηροτροχίδες 45# από χάλυβα, σβησμένες και σκληρά χρωματισμένες:Κάθε κυματοτροχείο είναι κατασκευασμένο με μηχανή CNC από στερεό χάλυβα 45#,θερμικά επεξεργασμένα για την αντοχή του πυρήνα,και ηλεκτροπληρωμένα με σκληρό χρώμιο.Αυτό το γυαλιστερό φινίρισμα αποτρέπει την απολέπιση ψευδαργύρου ή την γρατζουνίστωση της μπογιάς σε λεπτό 0.3 χιλιοστά 0.6 χιλιοστών.

  • Σκληρό πλαίσιο δέσμης H 350 mm και Φ70 mm στερεά άξονες:Χτισμένο σε μια βαριά ζυγισμένη βάση H-beam 350mm με φλαβοειδείς σιδηροειδείς άξονες Φ70mm,Το μηχάνημα εξαλείφει τις δονήσεις και διατηρεί ομοιόμορφο βάθος κύματος 18 mm σε ολόκληρο το πλάτος φύλλου 1014 mm.

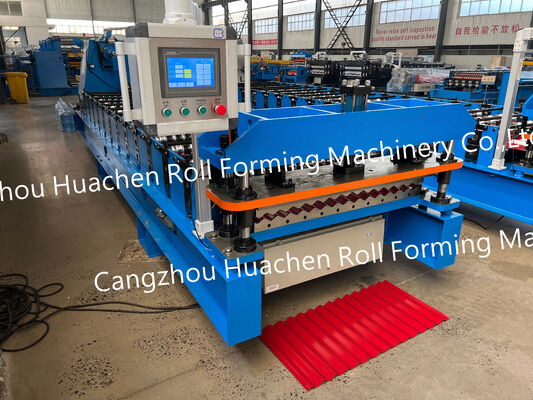

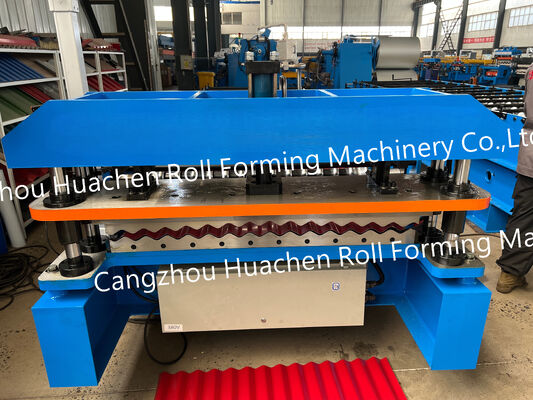

  • Υδραυλική κοπή Cr12 και έλεγχος PLC:Με κινητήρα 4KW υδραυλική μονάδα,ειδικά χοντρή Cr12 χάλυβα κόψιμο πετσέτες ταιριάζουν ακριβώς 18-78 σινουσοειδή καμπύλη για να παράγουν καθαρό,Απαλλαγμένες από τρύπες άκρες χωρίς να ισοπεδώσουν τα κύματα.Οι χειριστές εισάγουν τα μήκη και τις ποσότητες στόχων στον PLC με οθόνη αφής για αυτοματοποιημένη παραγωγή παρτίδων.

Τυπικές εφαρμογές οικοδομήςΕλαφρύ βάρος,να είναι στοιβάσιμα για οικονομική μεταφορά,και ευέλικτη για οριζόντια ή κάθετη εγκατάσταση,το κυματοειδές φύλλο 18-78-1014 χρησιμοποιείται ευρέως σε:

  • Καθαρισμός βιομηχανικών και αποθηκών:Εξωτερικές τοιχοποιήσεις,καμπυλωτές στέγες βαρελιών,και εσωτερικά διαχωριστικά για εργοστάσια,εργαστήρια,και αποθηκευτικές αποθήκες.

  • Οικιστικές και εμπορικές οροφές:Πληροφοριακά αποδοτικό,ανθεκτικά στα καιρικά φαινόμενα κυματοειδή καλύμματα οροφής και τέντες για οικιστικά έργα,αγορές,και στα καταστήματα λιανικής.

  • Γεωργικές και προσωρινές δομές:Στάβλοι ζώων,καταφύγια αποθήκευσης σιτηρών,πίνακες φράχτης,και τα διαμερίσματα των μονάδων.

Κλιματισμός εργοστασίου, μεταφορά εμπορευματοκιβωτίων και τεχνική υποστήριξηΠριν από την αποστολή,Κάθε γραμμή σχηματισμού κυλίνδρων HC 18-78-1014 συναρμολογείται και δοκιμάζεται με πραγματικές μεταλλικές σπείρες στο εργαστήριό μας για να επαληθευθεί το αποτελεσματικό πλάτος κάλυψης 1014 mm,18 mm ύψος κύματος,και ανοχή κοπής PLC.Όλες οι εκτεθειμένες επιφάνειες από χάλυβα καλύπτονται με αντιτριβικό λάδι.και ολόκληρη η γραμμή είναι σταθερά στηριγμένη μέσα σε ένα μόνοΠεριέκτη 40GP.Παρέχουμε σχέδια για τα θεμέλια,αγγλικά εγχειρίδια λειτουργίας,καθοδήγηση για την έναρξη λειτουργίας μέσω βίντεο,εγγύηση 12 μηνών,και δια βίου υποστήριξη ανταλλακτικών.

Συχνές ερωτήσεις (FAQ)

Ε1: Τι αντιπροσωπεύουν οι διαστάσεις στο μοντέλο 18-78-1014;Α:Ο κώδικας του μοντέλου προσδιορίζει την ακριβή σινουσοειδή κυματοειδή γεωμετρία: 18 χιλιοστάύψος κύματος, 78 χιλιοστάύψος κύματος (απόσταση κέντρου προς κέντρο μεταξύ κυμάτων),και1014 χιλιοστάαποτελεσματικό πλάτος κάλυψης μετά από πλευρική επικάλυψη (13 πλήρους πεδίου 78 mm).

Ε2: Ποιο πλάτος σπείρας χάλυβα απαιτείται για τη μηχανή σχηματισμού κυλίνδρων 18-78-1014;Α:Για να παράγει το 1014mm αποτελεσματικό πλάτος κάλυψης,το μηχάνημα χρησιμοποιεί το πρότυπο1200 mm ή 1220 mmμε μήκος άνω των 50 mm,προχρωματισμένος χάλυβας (ΠΓΧΕ),ή αλουζίνου σε πάχους από 0.3 χιλιοστά προς 0.6 χιλιοστά.

Ε3: Αρκούν 12 σταθμοί για να σχηματιστεί ένα καθαρό σινουοειδές κυματοειδές φύλλο;Α:- Ναι, ναι.Σε αντίθεση με τα τραπεζοειδή προφίλ που απαιτούν κοφτερές στροφές 90 μοιρών,Τα σινουσοειδή κύματα κυματίζουν ομαλά σε όλο το πλάτος του φύλλου.Δώδεκα ακριβείς σταθμοί με μηχανήματα CNC παρέχουν περισσότερα από αρκετά περάσματα σχηματισμού για να επιτευχθεί ακριβές βάθος κύματος χωρίς ελατήριο ή κυματισμό άκρων.

Q4: Ποιος είναι ο χρόνος προετοιμασίας, MOQ και επιλογή αποσύνδεσης;Α:Η ελάχιστη ποσότητα παραγγελίας είναι 1 σύνολο,Και η μηνιαία μας παραγωγική ικανότητα είναι 60 σετ.Η τυποποιημένη κατασκευή και οι δοκιμές φορτίου σπείρας διαρκούν 30 εργάσιμες ημέρες.Μπορείτε να επιλέξετε ανάμεσα σε ένα τυποποιημένο χειροκίνητο decoiler 5 τόνων ή ένα αναβαθμισμένο hydraulic decoiler 5 τόνων.
