| 1Η περιγραφή του προϊόντος της μηχανής σχηματισμού |
(1) Σύντομη εισαγωγή
Οι οροφές που κατασκευάζονται από το μηχάνημα διαμόρφωσης κυλίνδρων μας έχουνόμορφη εμφάνιση και λαμπερό χρώμα.
Χρησιμοποιούνται ευρέως σε κήπους, εργοστάσια, θέρετρα, ξενοδοχεία,εκθεσιακές αίθουσες, θέρετρα,
Αρχαίες αρχιτεκτονικές και σύγχρονες βίλες.
(2) Ρυθμική ροή μηχανής σχηματισμού κυλίνδρων
Αποσύνδεση του φύλλου-Πάρκα καθοδήγηση-Ρολ σχηματισμός-Μέτρο μήκος-Κατακόπηση του πάνελ-Πάνελ στο υποστηρικτή
(3) Τεχνική λεπτομέρεια
Α. Γενικά
| Κατάλληλο υλικό |
Q235 ή ισοδύναμο |
| Δάχος υλικού |
00,25-0,8 mm |
| Διάμετρος υλικού |
914, 1000, 1200, 1220 ή 1250, σύμφωνα με το σχέδιο |
| Διάσταση |
Περίπου 7,9*1,3*1,1m, σύμφωνα με το σχέδιο |
| Εργασιακό χώρο |
Περίπου 17,9*2,8m, σύμφωνα με το σχέδιο |
|
Διάρκεια
το φύλλο
|
Μπορείτε να ρυθμίσετε το μήκος σύμφωνα με τις ανάγκες σας.
Ελέγχεται από PLC
πουμπορεί να εξασφαλίσειτην ακρίβειατων ±1 mm.
|
| Κόψιμο |
Αυτόματη διακοπή και διακοπή όταν πρόκειται για το σύνολο
μήκος.
|
Β. Λεπτομέρειες για τα συστατικά

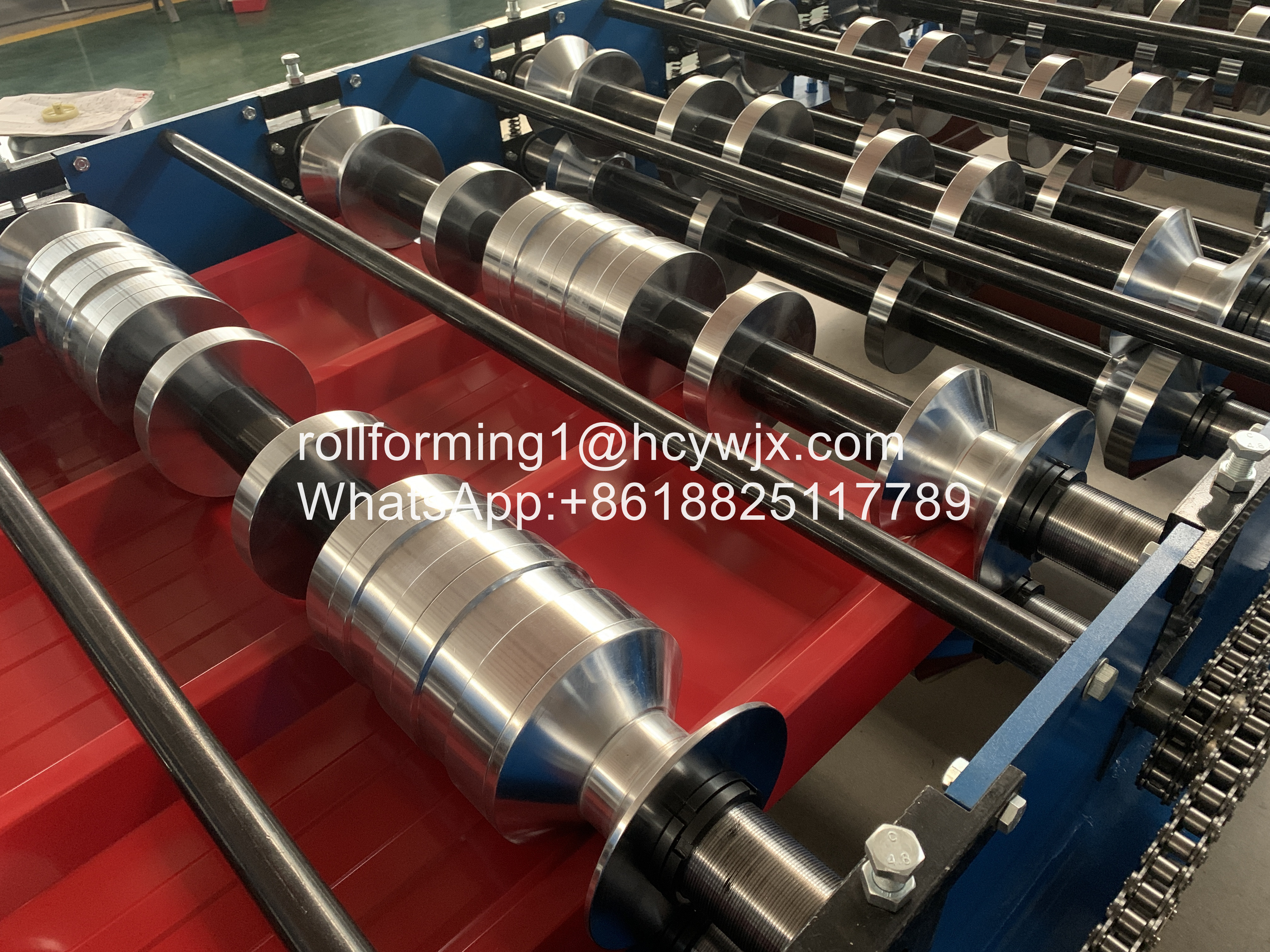

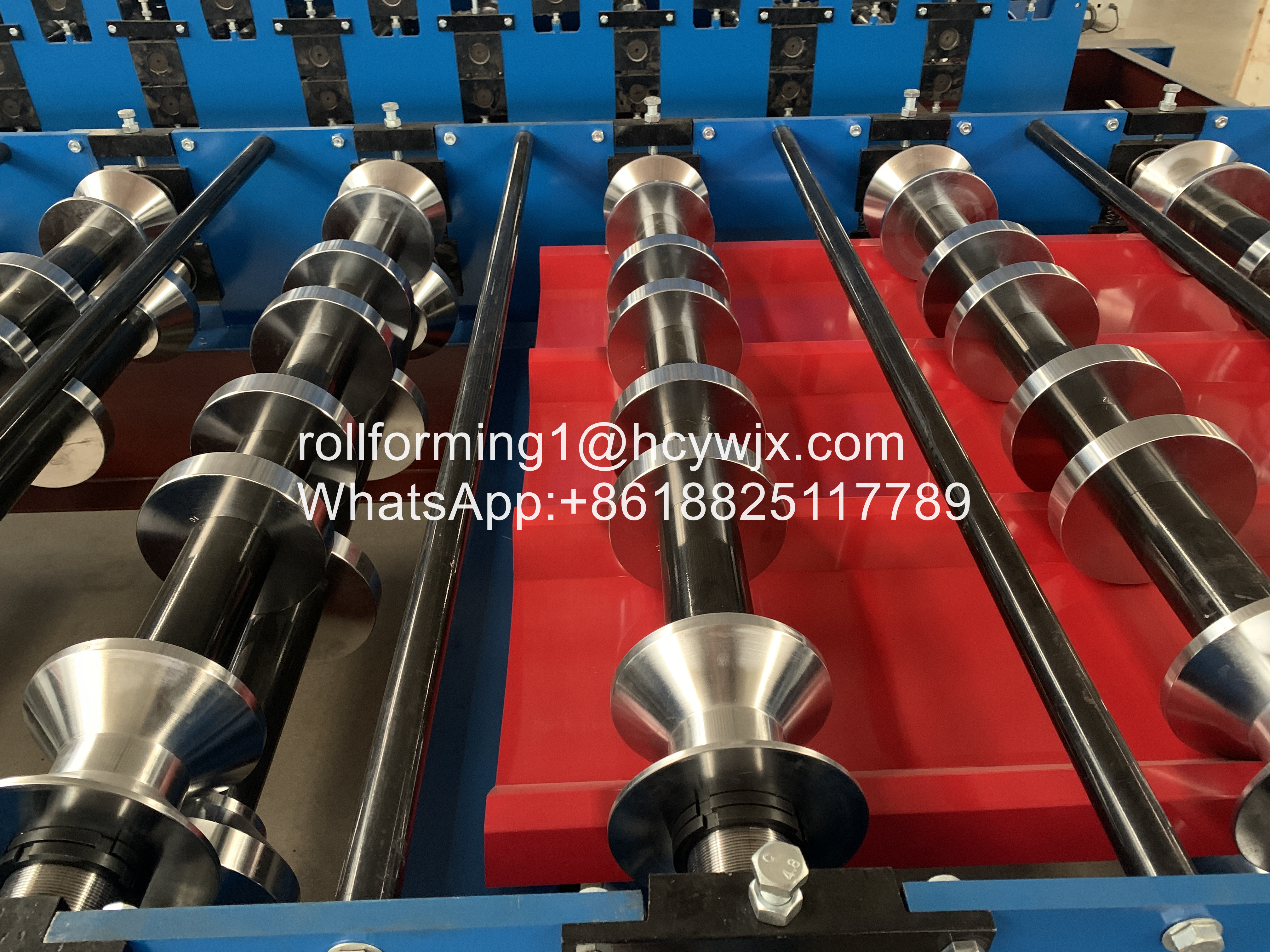

| Υλικό κυλίνδρων |
Υψηλής ποιότητας ατσάλι 45#, σκληρή χρωματοποίηση, 0,05mm. |
| Κεντρικό πλαίσιο |
350 βαθμών ατσάλι, πιο σταθερό και χωρίς κραδασμούς. |
| Μέση πλάκα |
Χρησιμοποιούμε παχύτερες πλάκες για σταθερότητα.
των προϊόντων μας.
|
| Σχηματισμός Βημάτων |
11-16, σύμφωνα με το σχέδιο. |
| Υλικό άξονα |
Φ70 mm, υψηλής ποιότητας 45# χάλυβα. |
|
Διαδικασία επεξεργασίας: θέρμανση- τελική στροφή,
υψηλή ακαμψία, δύσκολο να παραμορφωθεί.
|
|
Κόψιμο
Υλικό λεπίδας
|
Cr12, σκληρότητα HRC60-62. |
| Διαδικασία επεξεργασίας: θερμική επεξεργασία- επιφανειακή συσκότιση- κοπή ηλεκτροδίων σύρματος. |
Γ. Ηλεκτρικά εξαρτήματα
| Κατάλληλη Δύναμη |
380V, 50 Hz, 3 φάσεις ή ανάλογα με τις ανάγκες σας. |
| Εικόνα |
5.7 ιντσών οθόνη αφής, εύκολη στη λειτουργία. |
| ΠΛΚ |
Δέλτα DVP 14ES |
|
είναι καλά προσαρμοσμένα σε διάφορες συνθήκες, όπως υγρασία,
Ηλεκτρομαγνητική διαταραχή.
|
| Μετατροπέας συχνοτήτων |
Έχει το πλεονέκτημα να επιβραδύνει πριν κόψει.
για την εξασφάλιση της ακρίβειας μήκους (± 1 mm,
πολύ καλύτερο από το βιομηχανικό πρότυπο ± 3 mm).
|
|
Διάρκεια
Μηχανή μέτρησης
|
Ο Omron, κατασκευασμένο στην Ιαπωνία. |
| Έχει υψηλή ακρίβεια και σταθερότητα. |
Περιγραφή:

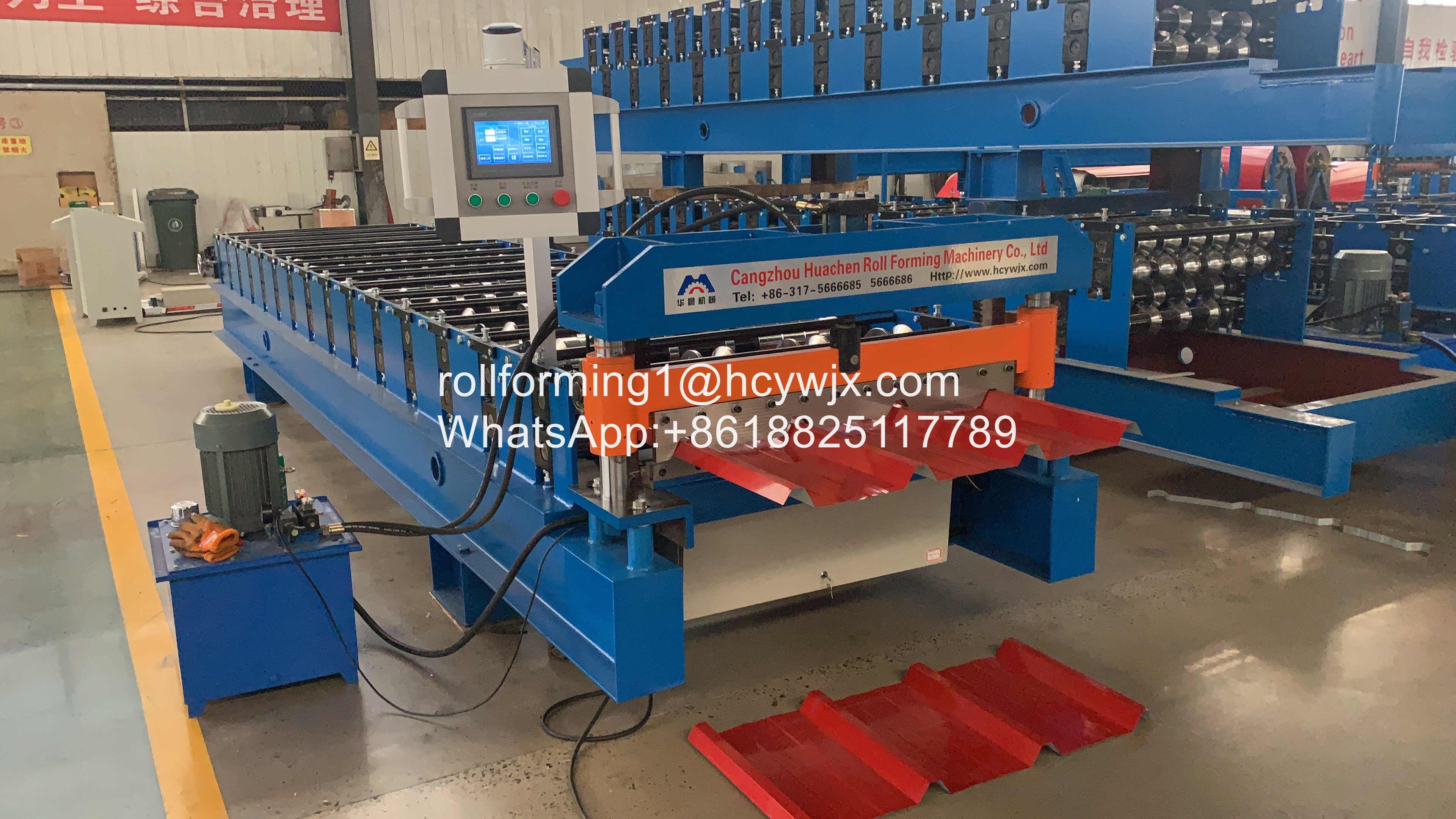

Μηχανή σχηματισμού κυλίνδρων φύλλων οροφήςΚύρια παράμετρος
|
- Όχι, όχι, όχι.
|
Κύρια παράμετροςΜηχανή σχηματισμού κυλίνδρων φύλλων οροφής
|
|
1
|
Δυνατό για επεξεργασία
|
Πλάκα χρώματος από χάλυβα
|
|
2
|
πλάτος της πλάκας
|
1250 χιλιοστά
|
|
3
|
Ρολάρια
|
11 γραμμές
|
|
4
|
Μέγεθος
|
5800*1550*1510mm
|
|
5
|
Δύναμη
|
4+4kw
|
|
6
|
Υλικό κυλίνδρου
|
45# χάλυβας (χρωματισμένη επιφάνεια)
|
|
7
|
Μονάδα:
|
0.3-0.6mm
|
|
8
|
Παραγωγικότητα
|
15-20m/min
|
|
9
|
Διάμετρος κυλίνδρου
|
Φ70 mm
|
|
10
|
Τετάρτη
|
380V 50Hz 3 φάσεις
|
|
11
|
Υλικό της πλάκας κοπής
|
Cr12
|
|
12
|
Υδραυλικά
|
40#
|
|
13
|
Ακριβότητα επεξεργασίας
|
Μέσα σε 1,00 mm
|
|
14
|
Σύστημα ελέγχου
|
Έλεγχος PLC
|
Μέρη εξοπλισμού: Τεχνητή μηχανή σχηματισμού κυλίνδρων-αποσύνδεσης-υπολογιστής-σύστημα ελέγχου-υδραυλικό σύστημα ελέγχου-κόψιμο
Εφαρμογή
Αυτό το είδος φύλλου μπορεί να χρησιμοποιηθεί ευρέως σε εργοστάσια, σπίτια, αποθήκες και απλές χάλυβα οροφή και τοίχος.
1Μπορείτε να φτιάξετε το μηχάνημα σύμφωνα με το σχέδιο ή τη φωτογραφία μου;
Α: Ναι. Έχουμε μια έμπειρη ομάδα για να επεξεργαστούν το πιο κατάλληλο σχέδιο σχεδιασμού και παραγωγής
Για το μηχάνημα.
2Πώς μπορούμε να είμαστε βέβαιοι ότι θα μας παραδώσετε ποιοτική μηχανή με ανταλλακτικά;
Α:1Οι πελάτες να στείλουν τους τεχνικούς στο εργοστάσιο μας για έλεγχο της ποιότητας.
2Μπορούμε να στείλουμε τους τεχνικούς στο εργοστάσιο του αγοραστή για την εγκατάσταση του μηχανήματος.
3-Ποια είναι η πολιτική του εγγυητή σας;
Α: Μέσα στην περίοδο ενός έτους, θα μπορούσαμε να σας παρέχει τα ανταλλακτικά δωρεάν
Για τυχόν κατεστραμμένα εξαρτήματα που προκλήθηκαν από προβλήματα ποιότητας μετά από δύο χρόνια, πρέπει να αγοράσετε με εργοστασιακό κόστος.
