| 1. Η περιγραφή προϊόντων της διαμόρφωσης της μηχανής |
Περιγραφή:

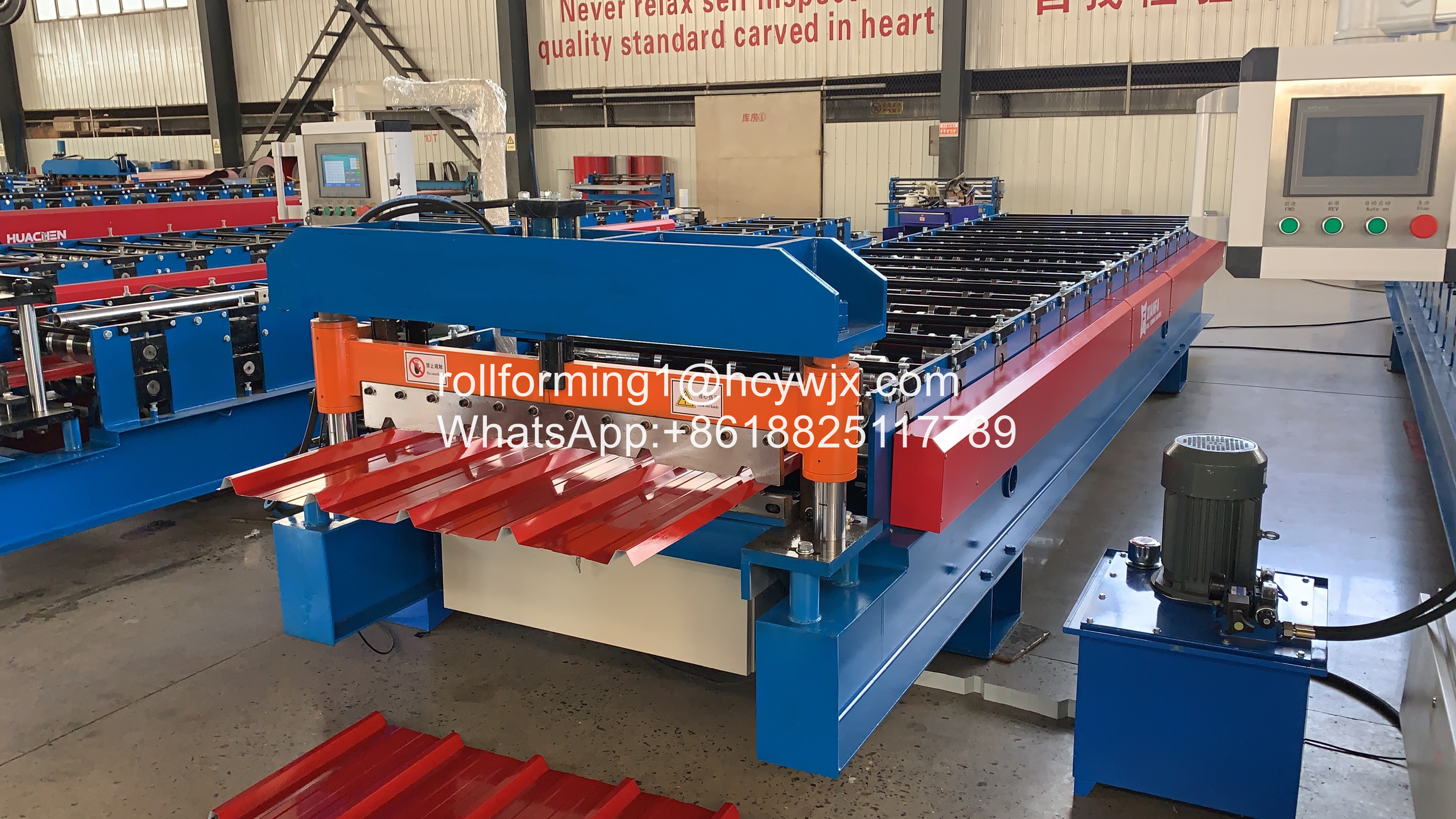

Ρόλος φύλλων υλικού κατασκευής σκεπής που διαμορφώνει την κύρια παράμετρο μηχανών
| Αριθ. |
Κύρια παράμετρος του ρόλου φύλλων υλικού κατασκευής σκεπής που διαμορφώνει τη μηχανή |
| 1 |
Κατάλληλος να επεξεργαστεί |
Πιάτο χάλυβα χρώματος |
| 2 |
Πλάτος του πιάτου |
1250mm |
| 3 |
Κύλινδροι |
11 σειρές |
| 4 |
Διαστάσεις |
5800*1550*1510mm |
| 5 |
Δύναμη |
4+4kw |
| 6 |
Κυλώντας υλικό |
45# χάλυβας (καλυμμένο χρώμιο στην επιφάνεια) |
| 7 |
Πάχος του πιάτου |
0.30.6mm |
| 8 |
Παραγωγικότητα |
15-20m/min |
| 9 |
Διάμετρος του κυλίνδρου |
Φ70mm |
| 10 |
Τάση |
380V 50Hz 3phases |
| 11 |
Υλικό του τέμνοντος πιάτου |
Cr12 |
| 12 |
Υδραυλικός |
40# |
| 13 |
Ακρίβεια επεξεργασίας |
Μέσα σε 1.00mm |
| 14 |
Σύστημα ελέγχου |
Έλεγχος PLC |
Τμήματα εξοπλισμού: Προκαλούμενος από τον άνθρωπο uncoiler-ρόλος που διαμορφώνει την σύστημα-υδραυλική σύστημα-κοπή ελέγχου ελέγχου μηχανή-υπολογιστών
(1). Συνοπτική εισαγωγή
Οι επιτροπές στεγών που γίνονται χρώμα από το ρόλο μας που διαμορφώνει τη μηχανή έχουν την όμορφη εμφάνιση και το φωτεινό.
Χρησιμοποιούνται ευρέως στους κήπους, εργοστάσια, θέρετρα, ξενοδοχεία, αίθουσες έκθεσης, vacationlands,
αρχαίες αρχιτεκτονικές και σύγχρονες βίλες.
(2). Ροή εργασίας του ρόλου που διαμορφώνει τη μηχανή
Decoiling το forming-μέτρο καθοδηγώ-ρόλων φύλλο-φύλλων μήκος-που κόβει τις επιτροπή-επιτροπές στον υποστηρικτή
(3). Τεχνική λεπτομέρεια
Α. γενικό
| Κατάλληλο υλικό |
Q235 ή αντίτιμο |
| Υλικό πάχος |
0.25-0.8 χιλ. |
| Υλικό πλάτος |
914, 1000, 1200, 1220 ή 1250, σύμφωνα με το σχέδιο |
| Διάσταση |
Περίπου 7.9*1.3*1.1m (L*W*H), σύμφωνα με το σχέδιο |
| Χώρος εργασίας |
Περίπου 17.9*2.8m (L*W), σύμφωνα με το σχέδιο |
|
Μήκος
το φύλλο
|
Μπορείτε να θέσετε το μήκος σύμφωνα με την ανάγκη σας.
Ελέγχεται από το PLC
όποιος μπορεί να εξασφαλίσει την ακρίβεια ±1mm.
|
| Κοπή |
Αυτόματα στάση και κοπή όταν το σύνολο
μήκος.
|
Β. συστατικές λεπτομέρειες
| Υλικό κυλίνδρων |
Αρίστης ποιότητας χάλυβας 45#. Σκληρή επιχρωμίωση, 0.05mm. |
| Κύριο πλαίσιο |
350# χάλυβας. Σταθερότερος και κανένα τίναγμα. |
| Μέσο πιάτο |
16mm. Χρησιμοποιούμε τα παχύτερα πιάτα για να εξασφαλίσουμε σταθερότητα
από τα προϊόντα μας.
|
| Διαμόρφωση των βημάτων |
11-16, σύμφωνα με το σχέδιο. |
| Υλικό άξονων |
Φ70 χιλ., αρίστης ποιότητας χάλυβας 45#. |
|
Μεταχείρηση της διαδικασίας: η μετρίαση τελειώνει,
υψηλή ακαμψία, σκληρή να παραμορφώσει.
|
|
Κοπή
Υλικό λεπίδων
|
Cr12, σκληρότητα HRC60-62. |
| Μεταχείρηση της διαδικασίας: θερμότητα - επεξεργασία - κοπή ηλεκτροδίων καλωδίων γδαρσίματος αεροπλάνων. |
Γ. ηλεκτρικά συστατικά
| Κατάλληλη δύναμη |
380V, 50 Hz, φάση 3 ή σύμφωνα με την ανάγκη σας. |
| Οθόνη |
οθόνη αφής 5,7 ίντσας, εύκολη να λειτουργήσει. |
| PLC |
Του δέλτα DVP 14ES |
|
καλά-προσαρμοσμένος στους διάφορους όρους, όπως η υγρασία,
ηλεκτρομαγνητική διαταραχή.
|
| Μετατροπέας συχνότητας |
DeltaVFD-μ. Έχει το πλεονέκτημα πρίν κόβει,
για να εξασφαλίσει την ακρίβεια μήκους (±1mm,
πολύ καλύτερα από τα βιομηχανικά πρότυπα ±3mm).
|
|
Μήκος
Συσκευή μέτρησης
|
Omron, που κατασκευάζεται στην Ιαπωνία. |
| Χαρακτηρίζει με την υψηλές ακρίβεια και τη σταθερότητα. |
1. Μπορείτε να κάνετε τη μηχανή σύμφωνα με το σχέδιο ή τον τύπο φωτογραφιών μου;
Α: Ναι. Έχουμε μια πεπειραμένη ομάδα για να επιλύσουμε το καταλληλότερο σχέδιο σχεδίου και παραγωγής
για τη μηχανή.
2: Πώς μπορούμε να βεβαιωθούμε ότι θα μας παραδώσετε ποιοτική μηχανή με τα ανταλλακτικά;
Α: 1. Πελάτες για να στείλει τους τεχνικούς ανθρώπους στο εργοστάσιό μας για την ποιότητα.
2.We μπορεί να στείλει τους τεχνικούς στο εργοστάσιο του αγοραστή για την εγκατάσταση της μηχανής.
3.What πολιτική του garentee σας;
Α: Εντός της περιόδου ένας-ετών, θα μπορούσαμε να σας παρέχουμε τα μέρη αντικατάστασης δωρεάν
για οποιαδήποτε χαλασμένα μέρη που προκαλούνται από τα ποιοτικά προβλήματα μετά από δύο έτη, πρέπει να αγοράσετε από το κόστος εργοστασίων.
Εφαρμογή
Αυτός ο τύπος φύλλου μπορεί να χρησιμοποιηθεί ευρέως στις εγκαταστάσεις, το σπίτι, την αποθήκευση και την απλούς στέγη και τον τοίχο χάλυβα. Έχει το πλεονέκτημα της όμορφης εμφάνισης, ανθεκτική χρησιμοποίηση και ούτω καθεξής.
