Λεπτομέρειες:
|
| τύπος: | Ρόλος του U Purlin χάλυβα που διαμορφώνει τη μηχανή για το ειδικό σχεδιάγραμμα του U Purlin με 15 KW | κύλινδροι: | 14 |
|---|---|---|---|
| υλικό κυλίνδρων: | No.45 χάλυβας | εξουσιοδότηση: | 12 μήνας |
| Υψηλό φως: | ρολό τεγίδα αποτελούν μηχανή,τροχαίο αποτελούν μηχανή |
||
| 1. Η περιγραφή προϊόντων |
(1). Συνοπτική εισαγωγή
Το purlin που γίνεται από το ρόλο σχεδιαγράμματος χάλυβα στεγών Γ Purlin που διαμορφώνει τη μηχανή χρησιμοποιείται ευρέως στην πίεση κύριων σωμάτων
δομή της μεγάλης και μεσαίου μεγέθους κατασκευής, όπως οι εγκαταστάσεις, η αποθήκη εμπορευμάτων, κινητήριο υπόστεγο,
υπόστεγο, κτήριο έκθεσης. είναι γνωστό ως οικονομικό και υψηλό αποδοτικό οικοδομικό υλικό.
Το purlin χάλυβα Γ έχει τα ακόλουθα χαρακτηριστικά γνωρίσματα:
a. Ελαφρύ, χαμηλότερο κόστος
b. Εύκολος να λειτουργήσει: το purlin μπορεί να διαμορφωθεί και να τρυπηθεί με διατρητική μηχανή σύμφωνα με τη actural ανάγκη σας
και μπορεί να εγκατασταθεί άμεσα.

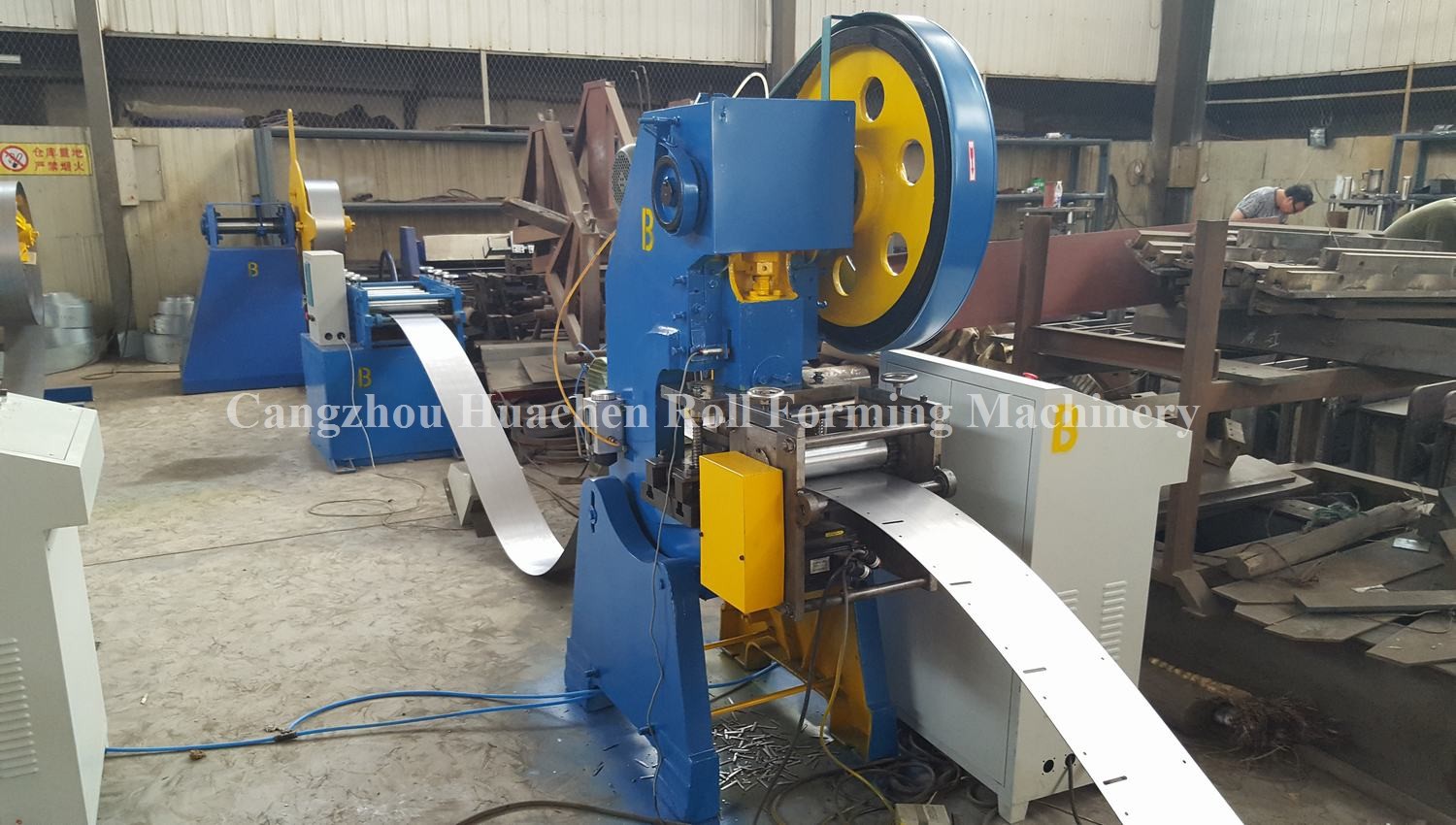

(2). Ροή εργασίας του ρόλου που διαμορφώνει τη μηχανή
Ταΐζω-ισοπεδώνω-ρόλος decoiling-σπειρών σπειρών forming-που τρυπά με διατρητική μηχανή (προαιρετικός) - μετρώ-φύλλο μήκους
τέμνων-φύλλων
(3).Technical λεπτομέρεια
Α. γενικό
| Κατάλληλο υλικό | Χάλυβας λωρίδων θερμής ελάσεως, Q235 ή αντίτιμο |
| Υλικό πάχος | 1.5-3.0 χιλ. |
| Υλικό πλάτος | 175465mm |
| Διάσταση | Περίπου 10.0*1.2*1.75m (L*W*H), σύμφωνα με το σχέδιο |
| Χώρος εργασίας | Περίπου 20.0*2.7m (L*W) |
|
Μήκος το φύλλο |
Μπορείτε να θέσετε το μήκος σύμφωνα με την ανάγκη σας. Ελέγχεται από το PLC όποιος μπορεί να εξασφαλίσει την ακρίβεια ±1mm. |
| Κοπή |
Αυτόματα στάση και κοπή όταν το σύνολο μήκος |
Β. συστατικές λεπτομέρειες
| Υλικό κυλίνδρων | Αρίστης ποιότητας χάλυβας 45#. Σκληρή επιχρωμίωση, 0.05mm. |
| Κύριο πλαίσιο | 400# χάλυβας. Σταθερότερος και κανένα τίναγμα. |
| Μέσο πιάτο |
16mm. Χρησιμοποιούμε τα παχύτερα πιάτα για να εξασφαλίσουμε σταθερότητα από τα προϊόντα μας. |
| Διαμόρφωση των βημάτων | 11-16, σύμφωνα με το σχέδιο. |
| Υλικό άξονων | Φ70 χιλ., αρίστης ποιότητας χάλυβας 45#. |
|
Μεταχείρηση της διαδικασίας: η μετρίαση τελειώνει, υψηλή ακαμψία, σκληρή να παραμορφώσει. |
|
|
Κοπή Υλικό λεπίδων |
Cr12, σκληρότητα HRC60-62. |
| Μεταχείρηση της διαδικασίας: θερμότητα - επεξεργασία - κοπή ηλεκτροδίων καλωδίων γδαρσίματος αεροπλάνων. |
Γ. ηλεκτρικά συστατικά
| Κατάλληλη δύναμη | 380V, 50 Hz, φάση 3 ή σύμφωνα με την ανάγκη σας. |
| Οθόνη | οθόνη αφής 7 ίντσας, εύκολη να λειτουργήσει. |
| PLC | Του δέλτα DVP14ES |
|
Καλά-προσαρμοσμένος στους διάφορους όρους, όπως η υγρασία, ηλεκτρομαγνητική διαταραχή. |
|
| Μετατροπέας συχνότητας |
Του δέλτα vfd-μ. Έχει το πλεονέκτημα πρίν κόβει, για να εξασφαλίσει την ακρίβεια μήκους (±1mm, πολύ καλύτερα από τα βιομηχανικά πρότυπα ±3mm). |
|
Μήκος Συσκευή μέτρησης |
Omron, που κατασκευάζεται στην Ιαπωνία. |
| Χαρακτηρίζει με την υψηλές ακρίβεια και τη σταθερότητα. |
Το πλεονέκτημά μας

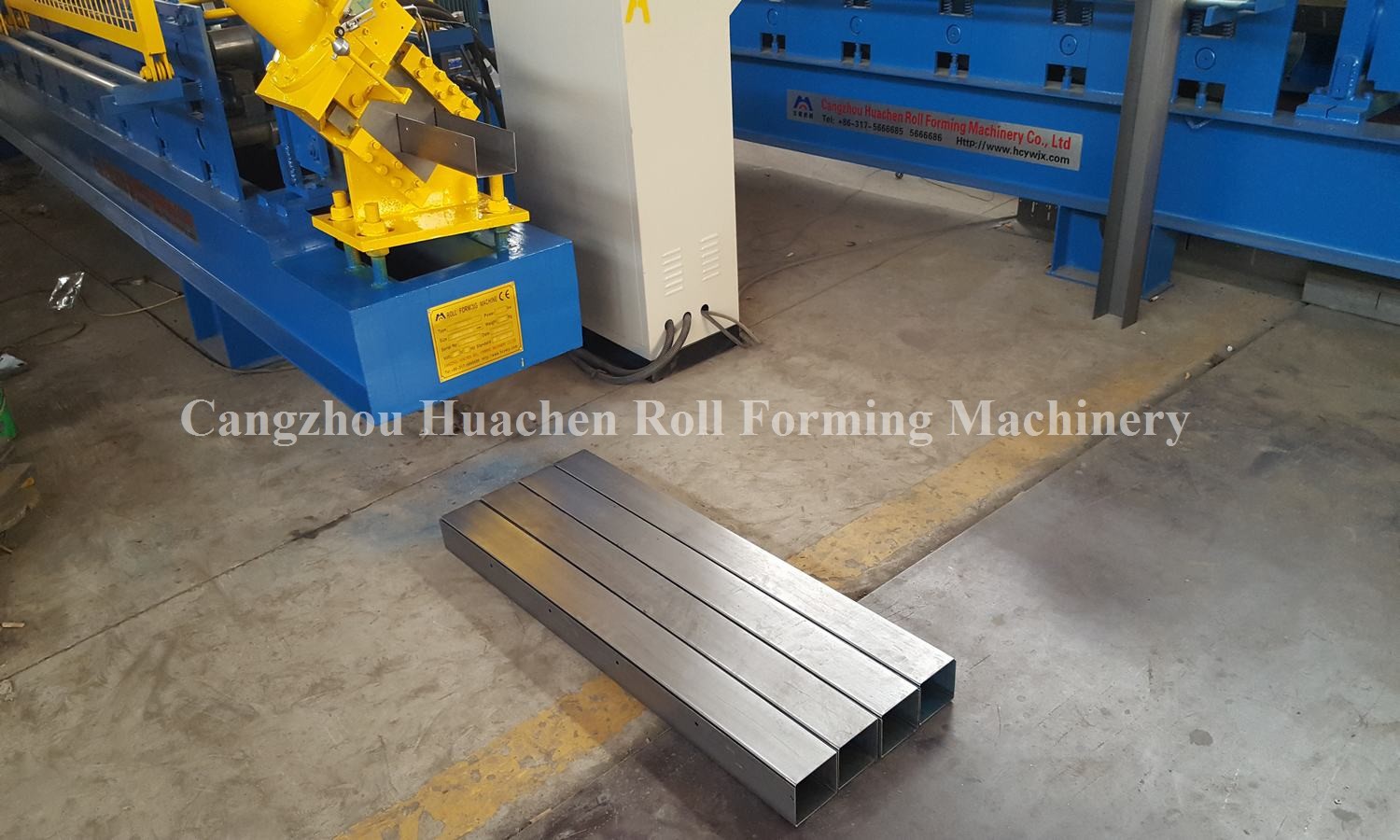

Σχέδιο σχεδιαγράμματος αναφοράς
