μέταλλο φύλλων που διαμορφώνει τη μηχανή

1. Προδιαγραφή του υλικού

2. Λεπτομερείς μηχανή παράμετροι

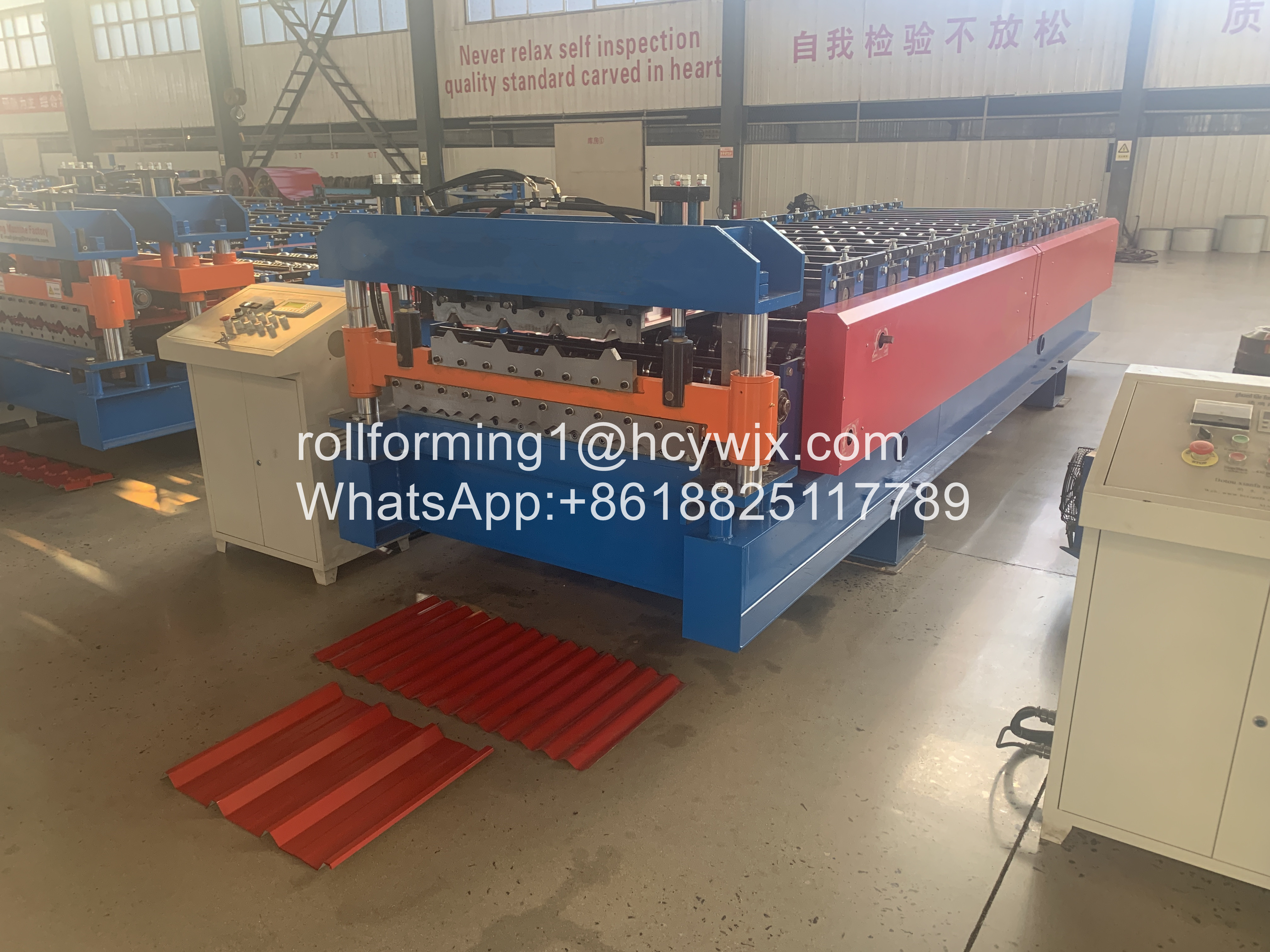

3. Εικόνες αναφοράς

4. Το διάγραμμα της ροής διαδικασίας

Υδραυλικός στοιβαχτής forming-τέμνων-αυτοκινήτων decoiler-ρόλων

5. Προδιαγραφή των συστατικών

(1) υδραυλικό Η.Ε-coiler 5T

• Πλάτος της σίτισης: 1250mm
• Ικανότητα: 5 τόνος
• Διά διάμετρος: 470520mm
• Μέγιστη έξω διάμετρος: 1500mm
• Δύναμη κύριων μηχανών: 5.5KW μηχανή εναλλασσόμενου ρεύματος
• Υδραυλική δύναμη: 4kw

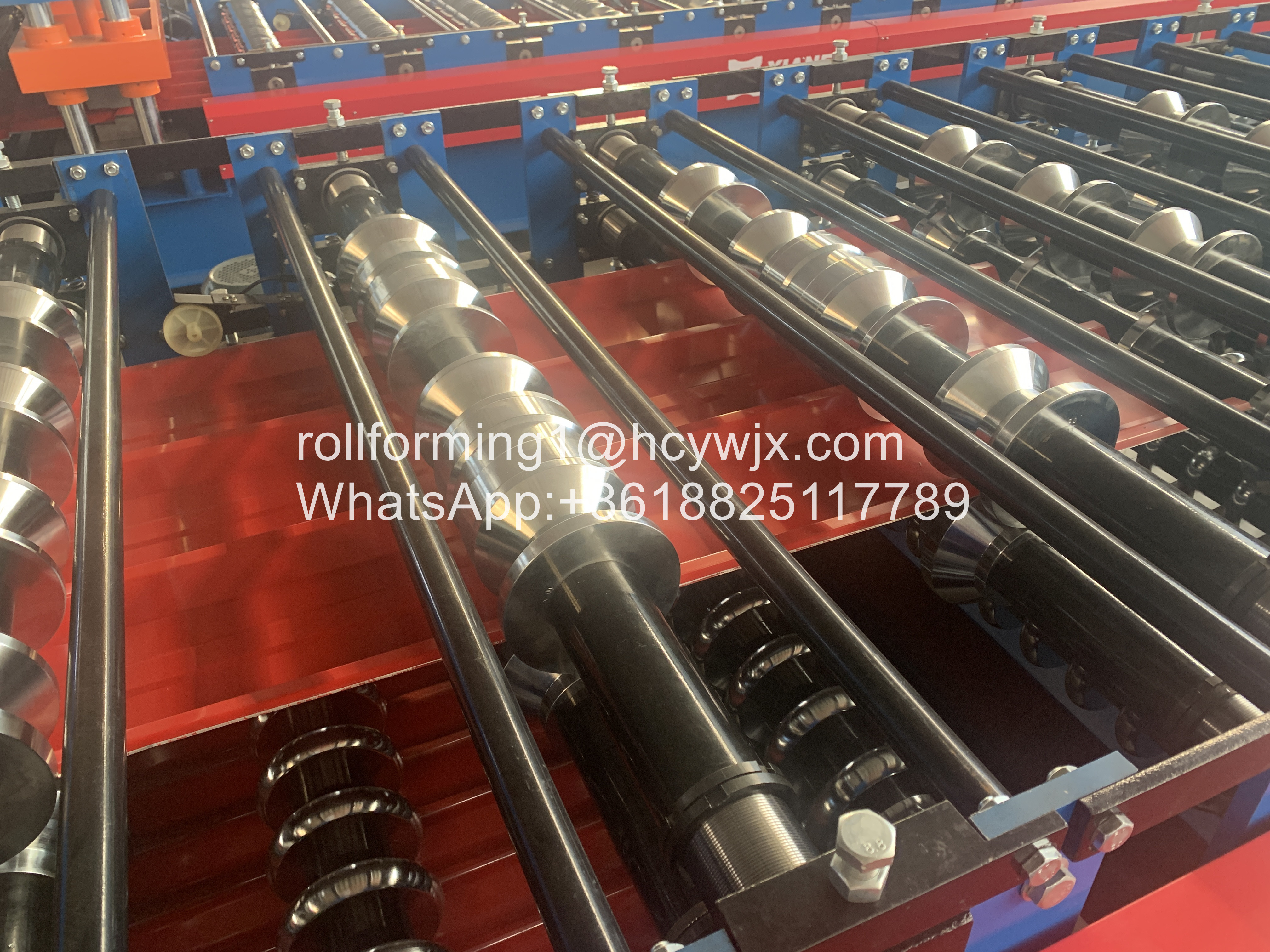

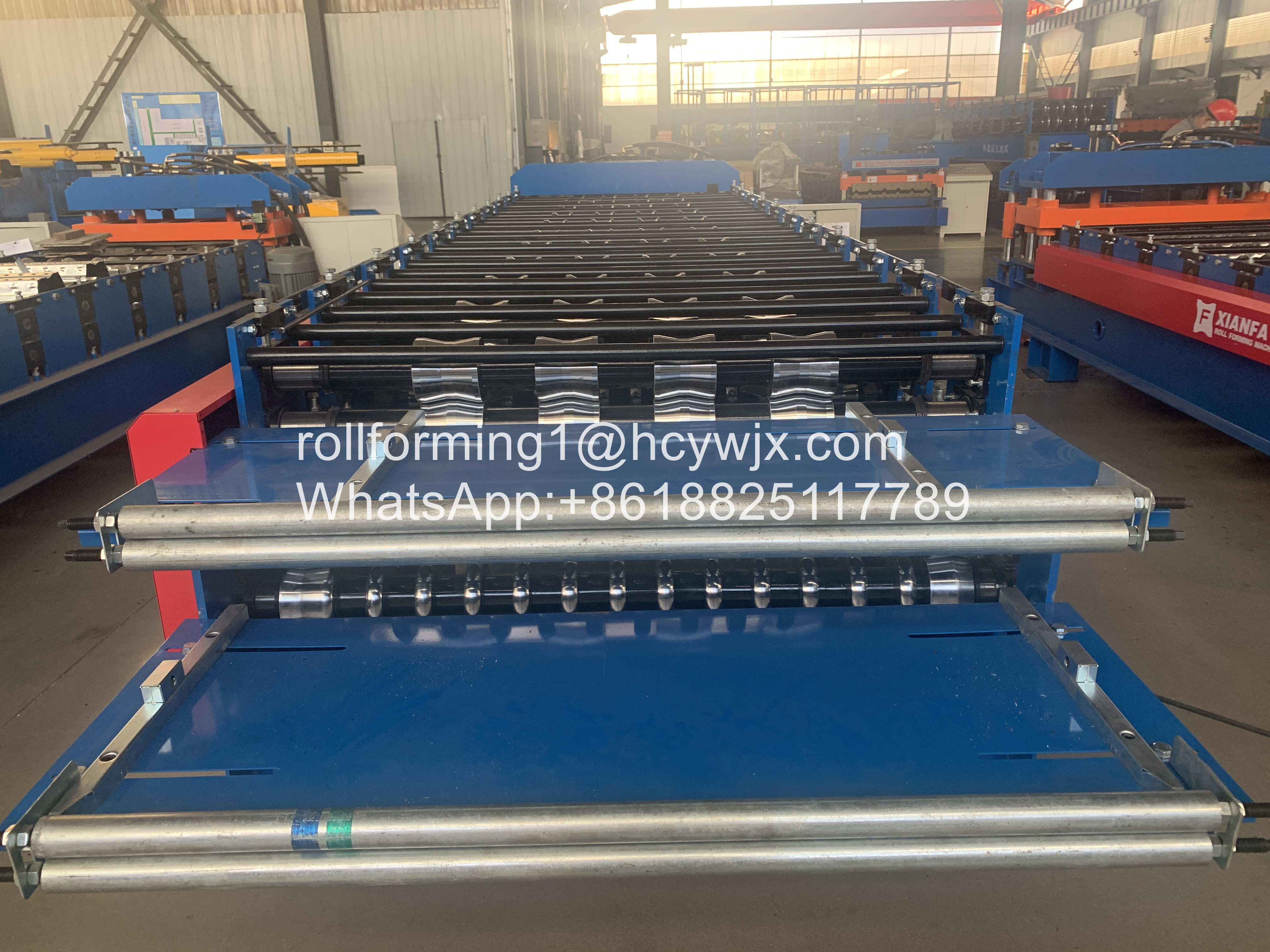

(2) κύριος ρόλος που διαμορφώνει τη μηχανή

• Υλικό κυλίνδρων: ASTM1045 καλυμμένη χρώμιο επιφάνεια με το χρώμιο
• Διάμετρος άξονων: ¢70mm υλικό: SAE1045 με την απόσβεση και τη μετρίαση
• Κύριο πλαίσιο από τη συγκόλληση ακτίνων 350H
• Δομή μηχανών: στυλοβάτης οδηγών

(3) υδραυλικό τέμνον σύστημα

• Κοπή μετά από να διαμορφώσει: Κόψτε το φύλλο μετά από το ρόλο διαμορφώνοντας στο απαραίτητο μήκος
• Υλικό της λεπίδας: Cr12, σκληρότητα 58-62 HRC
• Τέμνουσα δύναμη από υδραυλικό, 5.5KW
• Πίεση εργασίας: 12Mpa διευθετήσιμος
• Μήκος που μετρά: Αυτόματη μέτρηση μήκους κωδικοποιητών
• Ανοχή του μήκους: +/- 1.5mm για κάθε τελικό προϊόν κομματιού

(4) γραφείο ελέγχου υπολογιστών

• Προγραμματίσημος καθορισμός του μήκους και της ποσότητας σχεδιαγράμματος
• Γλώσσα λειτουργικών συστημάτων: Αγγλικά και κινέζικα
• Υπολογιστής που χρησιμοποιείται για να ελέγξει το μήκος & την ποσότητα. Η μηχανή θα κόψει αυτόματα στο μήκος και η ποσότητα στάσεων όταν απαιτείται επιτυγχάνεται

• PLC: Panasonic ή customerization

(5) αυτόματος στοιβαχτής

• Δύναμη μηχανών τρεξίματος έξω: 0.75KW
• Ανώτατο μήκος συσσώρευσης: 6m
• Ανώτατο πάχος συσσώρευσης: 300mm
• Max που συσσωρεύει το βάρος: περίπου 2,5 τόνοι
