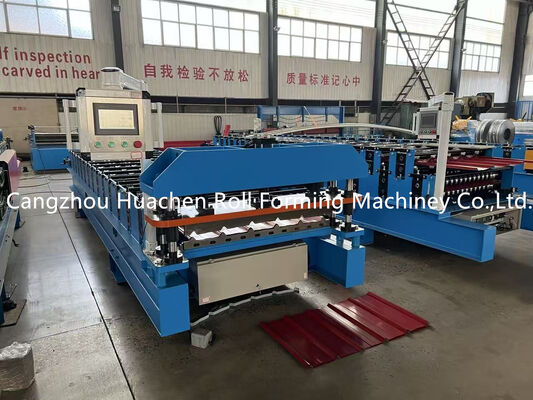

Η μηχανή σχηματισμού κυλίνδρων με 14 σταθμούς και ισχύς 5,5 kW

Αυτό το εξάρτημα υποστηρίζει το πηνίο και επιτρέπει την περιστροφική κίνηση. Φέρουσα ικανότητα: 5T. Εσωτερική διάμετρος: 470-530mm (ρυθμιζόμενη). Εξοπλισμένο με συσκευή φρένου για την αποφυγή ζημιών από κρούση κατά τη λειτουργία.

Καθοδηγεί το πηνίο στη σωστή θέση για διαμόρφωση ρολού. Περιλαμβάνει συσκευή κοπής με χειροκίνητη έλξη για προ-κοπή κατά την αλλαγή χρώματος ή πάχους.

Υλικό: Χάλυβας 45# Σβέση και Επιμετάλλωση. Οι επεξεργασμένοι κύλινδροι είναι λείοι, σκληροί, ανθεκτικοί στη σκουριά και δεν θα χαράξουν το φύλλο κατά τη λειτουργία.

Οδηγεί τον κόφτη για εργασίες κοπής. Χρησιμοποιεί υδραυλικό λάδι 46#. Εξοπλισμένο με ανεμιστήρα ψύξης για εσωτερική κυκλοφορία ψύξης για την αποφυγή προβλημάτων υψηλής θερμοκρασίας λαδιού. Μάρκα ηλεκτροβαλβίδας: Huade.

Διαθέτει αυτόματες και χειροκίνητες λειτουργίες. Επιτρέπει τη ρύθμιση του μήκους και της ποσότητας του φύλλου στόχου μέσω της διεπαφής οθόνης αφής. Ηλεκτρικά εξαρτήματα: VFD (Delta), Διακόπτης κυκλώματος (Delixi), Επαφέας (Delixi), Ρελέ (Xinling), PLC (Delta), Μετασχηματιστής (Delixi).

Υλικό λεπίδας: CR12 με υψηλή αντοχή, εξαιρετική σκληρυνσιμότητα και ανώτερη αντοχή στη φθορά.

Συλλέγει τα διαμορφωμένα προϊόντα. Εξοπλισμένο με κυλίνδρους για τη διευκόλυνση της προώθησης του προϊόντος χωρίς γρατσουνιές.

Χειροκίνητος Αποτυλιγτής → Προ-κοπή → Διαμόρφωση Ρολού → Κοπή → Τραπέζι Εξόδου

• Πλάτος τροφοδοσίας: 1250mm
• Ικανότητα: 5 Τόνοι
• Εσωτερική διάμετρος: 500-590mm
• Μέγιστη εξωτερική διάμετρος: 1500mm
• Τρόπος επέκτασης & μάχης: εσωτερική επέκταση & μάχη με χειροκίνητο τρόπο
• Τρόπος τροφοδοσίας: χειροκίνητος

• Εγκατεστημένο μετά την τροφοδοσία για αλλαγές πηνίου
• Τύπος κοπής: χειροκίνητος
• Λειτουργία: για αντικατάσταση πηνίου
• Ποσότητα: 1 μονάδα

• Υλικό ρολού: ASTM1045 επιχρωμιωμένη επιφάνεια
• Διάμετρος άξονα: Φ70mm υλικό: SAE1045 με σβέση και σκλήρυνση
• Κύριο πλαίσιο: 350H δοκός συγκόλλησης
• Δομή μηχανής: οδηγός στύλος

Χαρακτηριστικό ασφαλείας για την αποφυγή ατυχημάτων κατά τη λειτουργία.

• Κόβει το φύλλο μετά τη διαμόρφωση ρολού στο απαιτούμενο μήκος
• Χρησιμοποιεί δύο υδραυλικούς κυλίνδρους για λειτουργία
• Υλικό λεπίδας: Cr12, σκληρότητα 58-62 HRC
• Ισχύς κοπής: 4KW υδραυλική
• Πίεση λειτουργίας: 12Mpa ρυθμιζόμενη
• Μέτρηση μήκους: Αυτόματη μέτρηση μήκους κωδικοποιητή
• Ανοχή μήκους: +/- 1.5mm για κάθε κομμάτι

• Προγραμματιζόμενη ρύθμιση μήκους και ποσότητας προφίλ
• Γλώσσα λειτουργικού συστήματος: Αγγλικά και Κινέζικα
• Κόβει αυτόματα στο μήκος και σταματά όταν επιτευχθεί η απαιτούμενη ποσότητα
• PLC: Panasonic ή προσαρμογή διαθέσιμη
