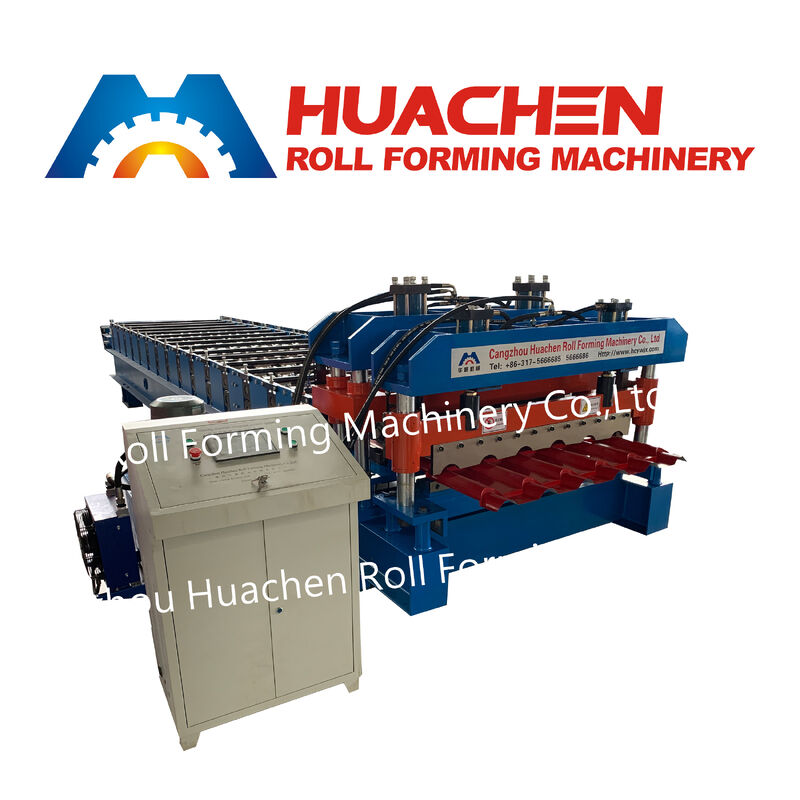

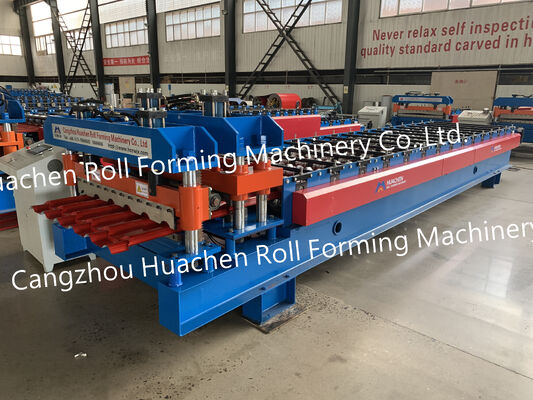

Μηχανή κυλίνδρων για υλικά οικοδομής με υψηλής αντοχής χαλύβδινα κεραμίδια

Βασικές τεχνικές παραμέτρους

Εργασιακά χαρακτηριστικά

Το χαλύβδινο φύλλο εισέρχεται στο τμήμα σχηματισμού και περνά διαδοχικά από τους σταθμούς κυλίνδρων.Το προφίλ διαμορφώνεται σταδιακά κατά τη διάρκεια της διαδικασίας σχηματισμού και δεν παράγεται σε μία μόνο εργασία.

ΗΔιαμόρφωση 15 σταθμώνπαρέχει στο μηχάνημα μια πολλαπλή φάση σχηματισμού για την παραγωγή προφίλ στέγης.

Διαμόρφωση στοιχείων

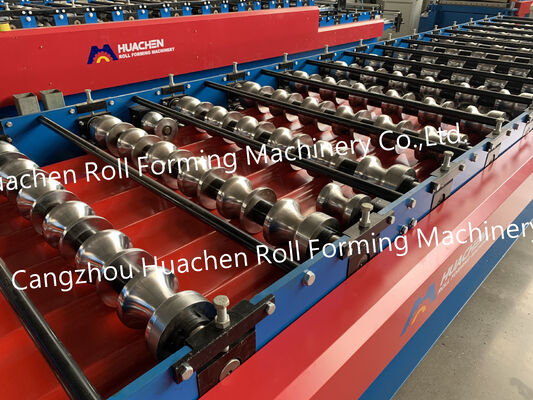

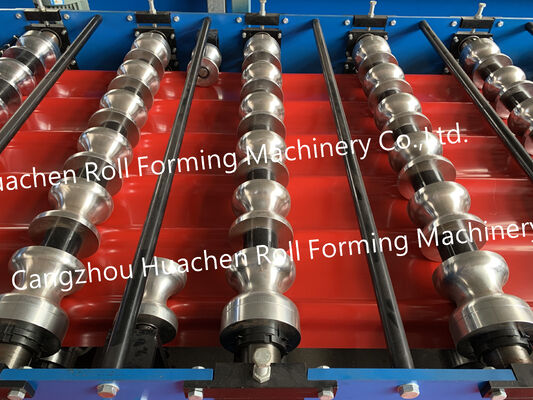

Σχηματισμός κυλίνδρων και άξονων
Για τους κυλίνδρους και τους άξονες καθορίζεται χάλυβας 45#, με επεξεργασία σβήσματος και επικάλυψης.

Διάμετρος άξονα
Το σύστημα σχηματισμού χρησιμοποιείΦ70mm άξοναςσύμφωνα με τις προδιαγραφές που παρέχονται.

Τμήμα κοπής
Το υλικό κοπής προσδιορίζεται ως εξής:CR12.

Μεταφορά
Η μηχανική ενέργεια μεταφέρεται μέσω ενόςσύστημα αλυσιδωτής κίνησης.

Πληροφορίες για την παραγωγή

• Ταχύτητα σχηματισμού:15·20m/min
• Συνολική ισχύς:4+4KW
• Εφοδιασμός ενέργειας:380V / 50Hz / 3 φάσεις
• Σταθμοί κυλίνδρων:15 Σταθμοί

Τυπικές εφαρμογές

Η διαμόρφωση της μηχανής είναι κατάλληλη για συνεχή παραγωγή:

• Κεραμίδια οροφής από χάλυβα
• Μεταλλικά προφίλ οροφών
• Πλάκες οροφής
• Χάλυβα
• Πίνακες οροφών κατασκευής

Προσοχή στην Αγορά

Για μια μηχανή σχηματισμού κυλίνδρων οροφής, το τελικό προφίλ, οι απαιτήσεις σχηματισμού, η διαμόρφωση κυλίνδρων, η μέθοδος κοπής, η ταχύτητα παραγωγής και η παροχή ηλεκτρικής ενέργειας πρέπει να επιβεβαιώνονται πριν από την παραγωγή.

Οι παρεχόμενες τεχνικές προδιαγραφές μπορούν να χρησιμοποιηθούν ως σύγκριση αναφοράς για την παρούσαΜηχανή σχηματισμού κυλίνδρων από χάλυβα.

Συχνές Ερωτήσεις

Πόσοι σταθμοί σχηματισμού περιλαμβάνονται;
Αυτή η διαμόρφωση έχει15 Σταθμοί.

Ποια είναι η διάμετρος του άξονα;
Η καθορισμένη διάμετρος άξονα είναιΦ70 mm.

Ποιο υλικό καθορίζεται για το κοπτήρα;
Το υλικό κοπής είναιCR12.

Ποιο σύστημα μετάδοσης χρησιμοποιείται;
Η μηχανή χρησιμοποιείΔρόμος αλυσίδας.

Ποια είναι η καθορισμένη ταχύτητα παραγωγής;
Η ταχύτητα είναι15·20m/min.

Ποια είναι η ηλεκτρική απαίτηση;
Η καθορισμένη τάση είναι380V 50Hz 3 φάσεις.
