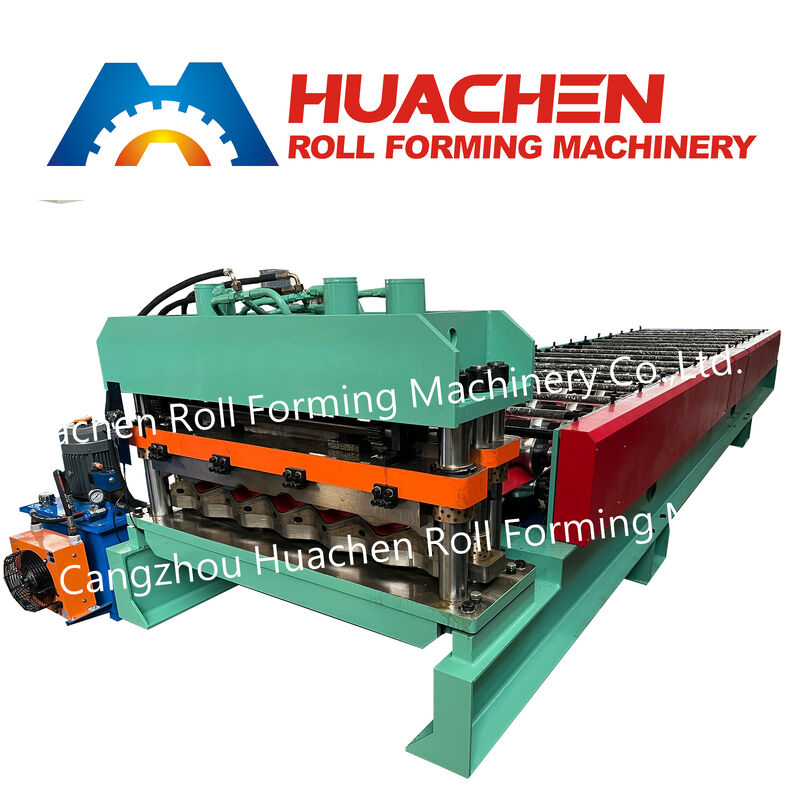

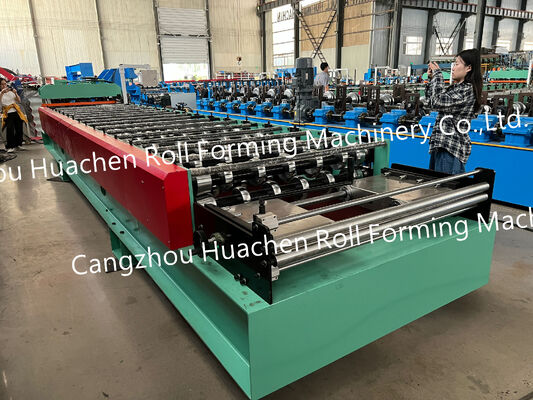

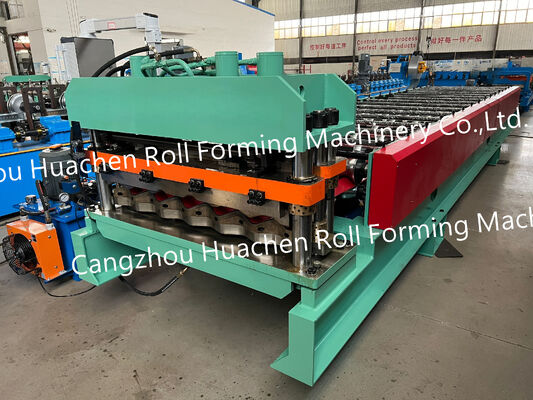

Μηχανή διαμόρφωσης κυλίνδρων για τα φύλλα οροφής από χαλύβδινο μέταλλο

Βασικές τεχνικές παραμέτρους

Αρχή διαμόρφωσης

Κατά τη διάρκεια της λειτουργίας, το χαλύβδινο φύλλο εισέρχεται στο τμήμα σχηματισμού των κυλίνδρων και κινείται μέσω του16 σταθμοίΚάθε στάδιο κυλίνδρων εκτελεί μέρος της διαδικασίας σχηματισμού μέχρι το υλικό να φτάσει στο απαιτούμενο προφίλ κεραμίδας στέγης.

Αυτή η διαμόρφωση προορίζεται για συνεχή παραγωγή μεταλλικών προφίλ στέγης.

Διαμόρφωση εξοπλισμού

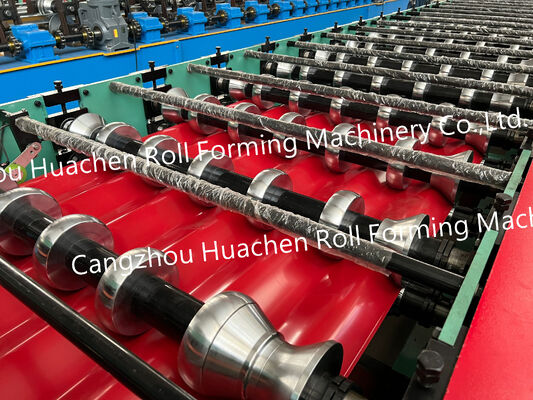

Συγκρότηση κυλίνδρων και άξονων

Οι ρόλοι και οι άξονες προσδιορίζονται ως εξής:45# χάλυβα, με επεξεργασία σβήσεως και επικάλυψης που εφαρμόζεται στα συστατικά.

Προδιαγραφή άξονα

Η μηχανή χρησιμοποιείΦ70mm διάμετρος άξονα.

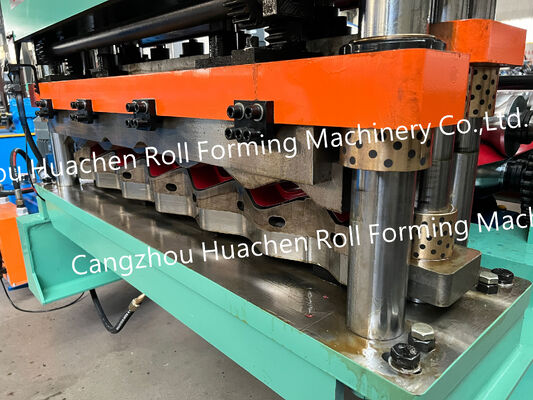

Τμήμα κοπής

Το καθορισμένο υλικό κοπής είναι:CR12.

Διατάξεις οδήγησης

Ααλυσιδωτή κίνησηΤο σύστημα χρησιμοποιείται για μηχανική μετάδοση.

Δεδομένα παραγωγής

Εφαρμογές

Ο εξοπλισμός μπορεί να χρησιμοποιηθεί για την παραγωγή:

• Κεραμίδια οροφής από χάλυβα
• Μεταλλικά φύλλα οροφής
• Πίνακες με προφίλ οροφής
• Χάλυβα
• Συστατικά της οροφής κτιρίων

Πριν από την εγκατάσταση

Το απαιτούμενο προφίλ οροφής και οι προδιαγραφές πρώτης ύλης θα πρέπει να επιβεβαιώνονται πριν από την παραγωγή της μηχανής.380V / 50Hz / 3 φάσειςδιαμόρφωση.

Για εξατομικευμένα προφίλ, μπορεί να χρησιμοποιηθεί τεχνικό σχέδιο ή τελικό δείγμα για να επιβεβαιωθούν οι απαιτήσεις σχηματισμού.

Γενικές ερωτήσεις

Πόσοι είναι οι σταθμοί;
Αυτό το μοντέλο έχει16 σταθμοί κυλίνδρων.

Ποιο χάλυβα χρησιμοποιείται για τους κυλίνδρους και τους άξονες;
Το συγκεκριμένο υλικό είναι:Χάλυβα 45# με επεξεργασία σβήσματος και επικάλυψης.

Ποια είναι η διάμετρος του άξονα;
Η διάμετρος του άξονα είναιΦ70 mm.

Ποιο υλικό κόψιμο χρησιμοποιείται;
Το συγκεκριμένο υλικό κοπής είναι:CR12.

Τι είδους μετάδοση παρέχεται;
Η μηχανή χρησιμοποιείΔρόμος αλυσίδας.

Ποια είναι η ταχύτητα παραγωγής;
Η καθορισμένη ταχύτητα είναι15·20m/min.

Ποια είναι η συνολική διαμόρφωση ισχύος;
Η συνολική ισχύς είναι4+4KW.
