Λεπτομέρειες:
|
| Πάχος πάνελ: | 0,3-0,6 χλστ | Δεδομένα ισχύος κινητήρα: | 4+4KW |
|---|---|---|---|
| Πλαίσιο μηχανών: | 350 H Δοκός | Τύπος μεθόδου κοπής: | Υδραυλική κοπή |
| Τύπος μηχανής: | Μηχανή διαμόρφωσης κυλίνδρων | Υλικό κυλίνδρου: | 45# χάλυβα |
| Τύπος Decoiler: | Hydraulic/manDecoileual r | Παραγωγική ικανότητα: | 15-20μ/λεπτό |
Βασικές τεχνικές παραμέτρους
|
Σταθμοί κυλίνδρων |
18Σταθμοί |
|
Υλικό κυλίνδρου και άξονα |
45# Σβήσιμο και επικάλυψη χάλυβα |
|
Διάμετρος άξονα |
Φ70 mm |
|
Τύπος υλικού κόπτη |
CR12 |
|
Σχήμα οχήματος |
Δρόμος αλυσίδας |
|
Δεδομένα ταχύτητας |
15-20m/min |
|
Συνολική ισχύς |
4+4KW |
|
Τετάρτη |
380V 50Hz3Φάσεις |

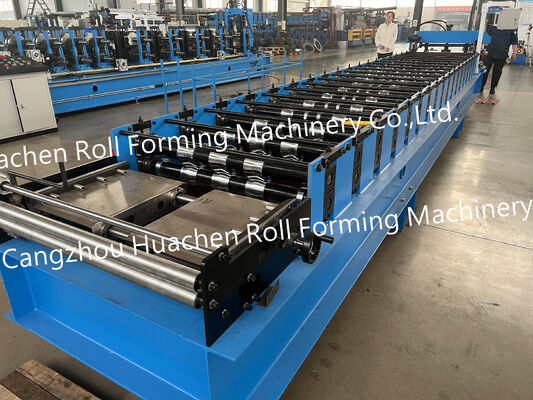

Σταθμοί σχηματισμού ∙ 18 μονάδες
Το τμήμα σχηματισμού αποτελείται από 18 σταθμούς κυλίνδρων. Το μεταλλικό υλικό κινείται μέσω αυτών των σταθμών με σειρά, αναπτύσσοντας σταδιακά το απαιτούμενο προφίλ στέγης.
Ρολάντες και άξονες 45# χάλυβα
Οι κυλίνδροι και οι άξονες κατασκευάζονται από χάλυβα 45# και υποβάλλονται σε επεξεργασία θέρμανσης και επικάλυψης.

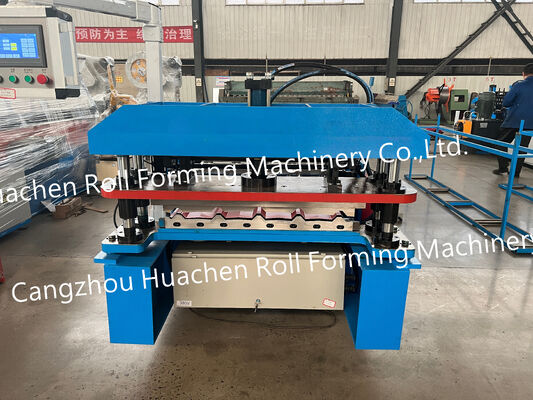

Μονάδα κοπής ∙ CR12
Το κοπτικό στοιχείο χρησιμοποιεί υλικό CR12 για να διαχωρίσει τα σχηματισμένα φύλλα στέγης σύμφωνα με τη ρύθμιση μήκους παραγωγής.
Μεταφορά ∆ενοκίνηση
Το μηχάνημα υιοθετεί αλυσιδωτή μετάδοση ως μηχανικό σύστημα μεταφοράς ισχύος.
Ηλεκτρικό σύστημα 4+4KW
Η συνολική διαμόρφωση ισχύος είναι 4+4KW. Η καθορισμένη παροχή ηλεκτρικής ενέργειας είναι 380V, 50Hz, 3 φάσεις.
Το μηχάνημα ακολουθεί μια συνεχή ακολουθία σχηματισμού:
Στο τμήμα τροφοδοσίας εισάγεται μεταλλική τροχιά.
Το υλικό ταξιδεύει μέσα από τους 18 σταθμούς κυλίνδρων.
Κάθε στάδιο κυλίνδρου συμβάλλει στην προοδευτική διαδικασία σχηματισμού.
Η μονάδα κοπής διαχωρίζει το σχηματισμένο φύλλο στο απαιτούμενο μήκος.
Τα τελικά φύλλα συλλέγονται για μεταγενέστερη επεξεργασία.
Το τελικό προφίλ της στέγης καθορίζεται από το σχεδιασμό κυλίνδρων που επιλέγεται για το μηχάνημα.
Το μηχάνημα μπορεί να χρησιμοποιηθεί στην παραγωγή μεταλλικών οροφών για διάφορα έργα κατασκευής, ανάλογα με το διαμορφωμένο προφίλ:
Καταλύματα εργοστασίων και εργαστηρίων
Βιομηχανικά κτίρια
Κατασκευή εμπορικών ακινήτων
Συστήματα στέγης αποθηκών
Γεωργικά κτίρια
Για την ακριβή επιλογή της μηχανής, οι αγοραστές θα πρέπει να παρέχουν το απαιτούμενο σχέδιο προφίλ στέγης, το πάχος του υλικού και τις διαστάσεις του τελικού φύλλου.
Είναι αυτό ένα μηχάνημα 18 σταθμών;
Ναι, είναι εξοπλισμένο με 18 σταθμούς.
Ποια είναι η διάμετρος του άξονα;
Η διάμετρος του άξονα είναι Φ70 mm.
Ποια είναι η καθορισμένη επεξεργασία κυλίνδρου και άξονα;
Το υλικό είναι χάλυβα 45° με σβήσιμο και επικάλυψη.
Το μηχάνημα χρησιμοποιεί αλυσιδωτή κίνηση;
Ναι, η αλυσιδωτή κίνηση είναι ο καθορισμένος τύπος μετάδοσης.
Ποια είναι η ταχύτητα παραγωγής;
Η καθορισμένη ταχύτητα είναι 1520m/min.
Ποια είναι η ηλεκτρική διαμόρφωση;
Η συνολική ισχύς είναι 4+4KW, με 380V, 50Hz, 3-φασική τάση.
18 Μηχανή σχηματισμού κυλίνδρων για την κατασκευή χαρτών οροφής
18 σταθμοί μηχανή σχηματισμού κυλίνδρων φύλλων οροφής με κυλίνδρους και άξονες από χάλυβα 45#, διάμετρο άξονα Φ70 mm, κοπτήρα CR12, αλυσίδα κίνησης και ταχύτητα παραγωγής 15·20m/min.
