Τεχνική κατασκευή κατεργασμένων χάλυβα διπλά στρώματα

Κύριες Τεχνικές Παράμετροι

Επισκόπηση Προϊόντος

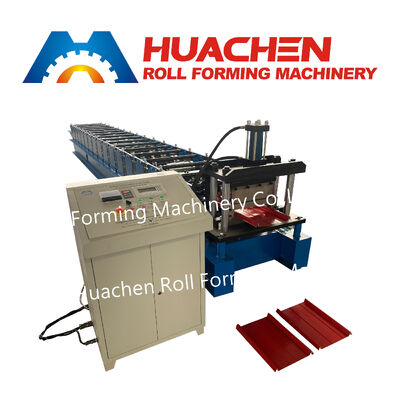

Η Μηχανή Διαμόρφωσης Κυλίνδρων για Πάνελ Τοίχου είναι μια υψηλής απόδοσης βιομηχανική λύση σχεδιασμένη για την κατασκευή πάνελ τοίχου που χρησιμοποιούνται σε διάφορες κατασκευαστικές εφαρμογές. Η Μηχανή Διαμόρφωσης Κυλίνδρων για Έγχρωμα Μεταλλικά Κεραμίδια 16 Σταθμών έχει αναπτυχθεί για τη συνεχή διαμόρφωση προφίλ έγχρωμων μεταλλικών κεραμιδιών στέγης. Η μηχανή υιοθετεί ένα τμήμα διαμόρφωσης κυλίνδρων 16 σταθμών, επιτρέποντας στο μεταλλικό φύλλο να περάσει από πολλαπλά στάδια διαμόρφωσης και να επιτύχει σταδιακά το απαιτούμενο σχήμα προφίλ.

Σχεδιασμός Τμήματος Διαμόρφωσης

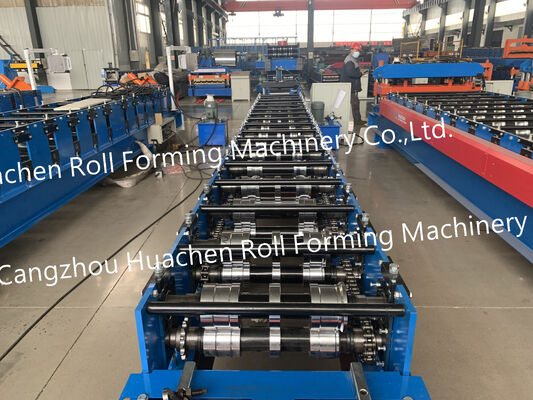

Η μηχανή είναι εξοπλισμένη με 16 σταθμούς κυλίνδρων στην περιοχή διαμόρφωσης. Το μεταλλικό υλικό καθοδηγείται μέσω κάθε σταθμού με τη σειρά, και το προφίλ διαμορφώνεται σταδιακά κατά τη διάρκεια της συνεχούς διαδικασίας διαμόρφωσης κυλίνδρων.

Ο αριθμός των σταθμών διαμόρφωσης είναι ένας σημαντικός παράγοντας κατά την επιλογή εξοπλισμού για διαφορετικές απαιτήσεις προφίλ έγχρωμων μεταλλικών κεραμιδιών.

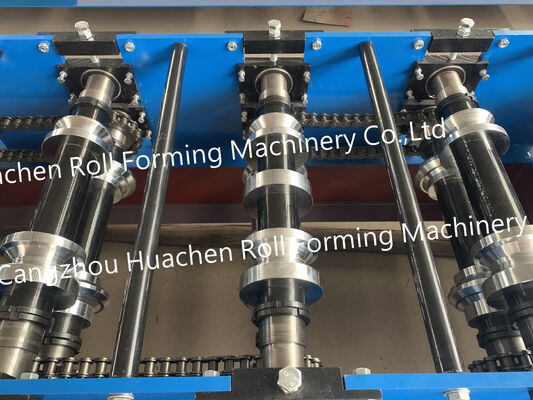

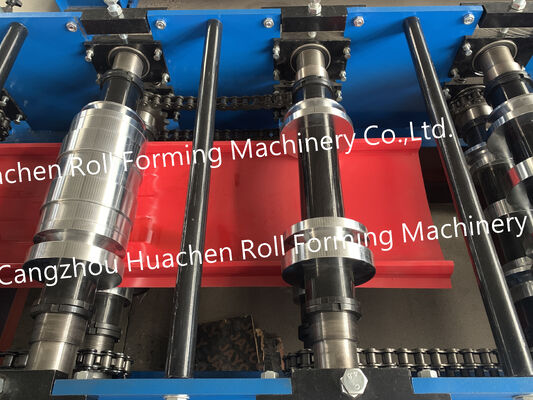

Κατασκευή Κυλίνδρων και Αξόνων

Οι κύλινδροι διαμόρφωσης και οι άξονες κατασκευάζονται από χάλυβα 45#.

Σύμφωνα με τις προδιαγραφές της μηχανής, αυτά τα εξαρτήματα λαμβάνουν επεξεργασία σκλήρυνσης και επιμετάλλωσης. Το σύστημα έχει σχεδιαστεί με Διάμετρος άξονα Φ70 mm, η οποία ορίζει μια σημαντική δομική παράμετρο της μονάδας διαμόρφωσης.

Διαμόρφωση Κίνησης και Κοπής

Η μηχανή υιοθετεί ένα σύστημα κίνησης με αλυσίδα για τη μετάδοση.

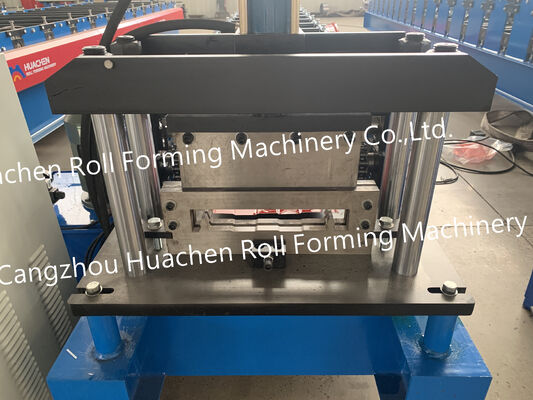

Η μονάδα κοπής χρησιμοποιεί υλικό κοπής CR12. Η μέθοδος κίνησης και η προδιαγραφή του κοπτικού είναι βασικά μέρη της διαμόρφωσης του εξοπλισμού και μπορούν να ληφθούν υπόψη σύμφωνα με την απαιτούμενη εφαρμογή παραγωγής.

Ταχύτητα Λειτουργίας Μηχανής

Η καθορισμένη ταχύτητα της μηχανής είναι 15–20 m/min.

Αυτή η παράμετρος παρέχει μια αναφορά για τον προγραμματισμό παραγωγής και την αξιολόγηση του εξοπλισμού. Η πραγματική λειτουργία μπορεί να εξαρτάται από τον επιλεγμένο σχεδιασμό προφίλ και τις συνθήκες παραγωγής.

Απαιτήσεις Τροφοδοσίας Ρεύματος

Η μηχανή είναι διαμορφωμένη με Συνολική ισχύς 4+4 kW.

Η ηλεκτρική απαίτηση είναι 380 V / 50 Hz / 3 Φάσεις. Πριν από την εγκατάσταση, οι χρήστες θα πρέπει να επιβεβαιώσουν ότι η διαθέσιμη τροφοδοσία ρεύματος ταιριάζει με τις προδιαγραφές της μηχανής.

Πεδία Εφαρμογής

Η Μηχανή Διαμόρφωσης Κυλίνδρων για Έγχρωμα Μεταλλικά Κεραμίδια 16 Σταθμών έχει σχεδιαστεί για συνεχή παραγωγή προφίλ έγχρωμων μεταλλικών κεραμιδιών στέγης.

Τυπικές περιοχές εφαρμογής περιλαμβάνουν:

• Κατασκευή έγχρωμων μεταλλικών κεραμιδιών
• Παραγωγή προφίλ στέγης
• Διαμόρφωση μεταλλικών φύλλων
• Επεξεργασία υλικών στέγης
• Κατασκευή προφίλ κτιρίων

Η τελική διαμόρφωση του εξοπλισμού θα πρέπει να επιλέγεται σύμφωνα με το απαιτούμενο τελικό προφίλ και τις απαιτήσεις παραγωγής.

Επισκόπηση Κύριας Διαμόρφωσης

Η μηχανή περιλαμβάνει:

• 16 σταθμούς κυλίνδρων
• Κύλινδροι και άξονες από χάλυβα 45#
• Επεξεργασία σκλήρυνσης και επιμετάλλωσης
• Διάμετρος άξονα Φ70 mm
• Κοπτικό CR12
• Μετάδοση με αλυσίδα
• Ταχύτητα μηχανής 15–20 m/min
• Συνολική ισχύς 4+4 kW
• Ηλεκτρική τροφοδοσία 380 V / 50 Hz / 3 Φάσεων

Αυτές οι προδιαγραφές παρέχουν μια σαφή τεχνική αναφορά για τους πελάτες που αξιολογούν μια Μηχανή Διαμόρφωσης Κυλίνδρων για Έγχρωμα Μεταλλικά Κεραμίδια 16 Σταθμών για παραγωγή προφίλ στέγης.
