Κύριες Τεχνικές Παράμετροι

Επισκόπηση Προϊόντος

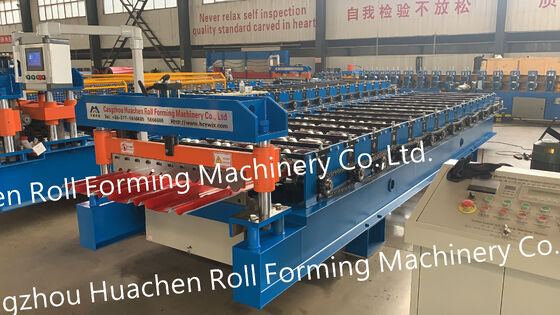

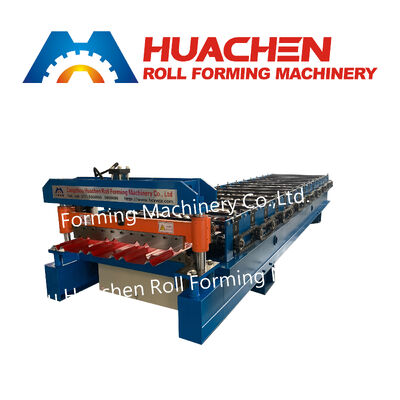

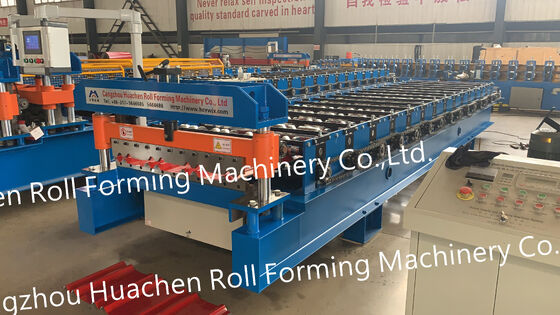

Το Μηχάνημα Διαμόρφωσης Κυματοειδών Πλακών Χρωμίου 12 Σταθμών έχει διαμορφωθεί για τη συνεχή διαμόρφωση προφίλ χρωμιοειδών στεγών. Η ενότητα διαμόρφωσής του αποτελείται από 12 σταθμούς κυλίνδρων, με το φύλλο να διαμορφώνεται σταδιακά καθώς κινείται μέσα από τη διαδικασία διαμόρφωσης.

Ενότητα Διαμόρφωσης

Το μηχάνημα είναι κατασκευασμένο γύρω από μια ενότητα διαμόρφωσης κυλίνδρων 12 σταθμών. Το χαλύβδινο φύλλο κινείται διαδοχικά μέσα από τους σταθμούς κυλίνδρων, με κάθε στάδιο να συμβάλλει στη σταδιακή διαμόρφωση του προφίλ στέγης.

Κατά την επιλογή ενός μηχανήματος διαμόρφωσης κυλίνδρων, η ποσότητα των σταθμών θα πρέπει να λαμβάνεται υπόψη μαζί με το απαιτούμενο τελικό προφίλ και τις προδιαγραφές του υλικού.

Μηχανικά Εξαρτήματα

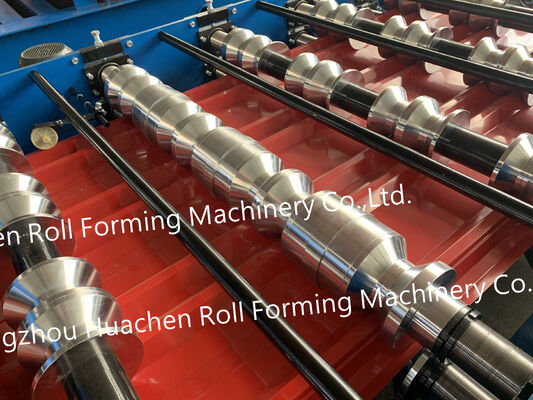

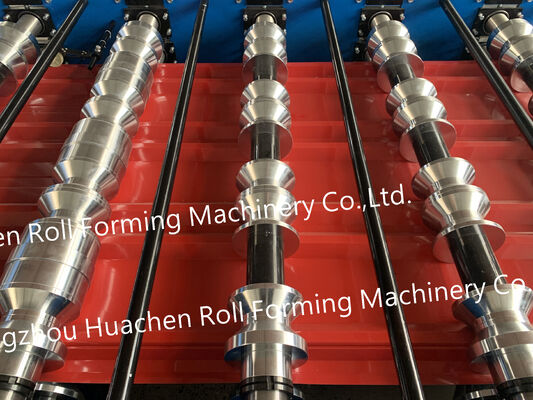

Τόσο οι κύλινδροι όσο και οι άξονες είναι κατασκευασμένοι από χάλυβα 45# και περιλαμβάνουν επεξεργασία σκλήρυνσης και επιμετάλλωσης.

Η διάμετρος του άξονα είναι Φ70 mm. Αυτές είναι συγκεκριμένες μηχανικές παράμετροι που μπορούν να χρησιμοποιήσουν οι αγοραστές κατά την αναθεώρηση της κατασκευής και της διαμόρφωσης του συστήματος διαμόρφωσης.

Σύστημα Κίνησης και Κοπής

Το μηχάνημα χρησιμοποιεί κίνηση με αλυσίδα για τη μετάδοση ισχύος.

Η ενότητα κοπής είναι εξοπλισμένη με κοπτικό CR12. Ο τύπος κίνησης και το υλικό του κοπτικού αποτελούν μέρος της συνολικής διαμόρφωσης του μηχανήματος και μπορούν να αναθεωρηθούν παράλληλα με την ποσότητα των σταθμών διαμόρφωσης και τις προδιαγραφές των αξόνων.

Ταχύτητα Διαμόρφωσης

Η καθορισμένη ταχύτητα διαμόρφωσης είναι 15–20 m/min.

Αυτή η τιμή παρέχει μια μετρήσιμη αναφορά για τον προγραμματισμό παραγωγής και τη σύγκριση εξοπλισμού. Οι πραγματικές συνθήκες λειτουργίας ενδέχεται να διαφέρουν ανάλογα με το προφίλ στέγης, την πρώτη ύλη και τη διάταξη παραγωγής.

Διαμόρφωση Ισχύος

Το μηχάνημα έχει συνολική προδιαγραφή ισχύος 4+4 kW.

Η ηλεκτρική του απαίτηση είναι 380 V / 50 Hz / 3-Φάσεις. Η διαθέσιμη παροχή ρεύματος στον χώρο εγκατάστασης θα πρέπει να ελεγχθεί πριν από την έναρξη λειτουργίας για να διασφαλιστεί η συμβατότητα με τις προδιαγραφές του μηχανήματος.

Πεδίο Εφαρμογής

Το Μηχάνημα Διαμόρφωσης Κυματοειδών Πλακών Χρωμίου 12 Σταθμών προορίζεται για συνεχή διαμόρφωση προφίλ χρωμιοειδών στεγών.

Τυπικοί τομείς εφαρμογής περιλαμβάνουν:

• Παραγωγή χρωμιοειδών πλακών
• Διαμόρφωση προφίλ μεταλλικών στεγών
• Κατασκευή υλικών μεταλλικών στεγών
• Επεξεργασία φύλλων στέγης
• Παραγωγή προφίλ στεγών κτιρίων

Η διαμόρφωση του μηχανήματος θα πρέπει να ταιριάζει με το απαιτούμενο τελικό προφίλ πριν από την παραγγελία.

Τεχνική Αναφορά για Αγοραστές

Για αγοραστές που αξιολογούν ένα Μηχάνημα Διαμόρφωσης Κυματοειδών Πλακών Χρωμίου, οι κύριες παράμετροι αυτής της διαμόρφωσης περιλαμβάνουν 12 σταθμούς κυλίνδρων, κύλινδρους και άξονες από χάλυβα 45#, επεξεργασία σκλήρυνσης και επιμετάλλωσης, και έναν άξονα Φ70 mm.

Το μηχάνημα ενσωματώνει επίσης ένα κοπτικό CR12 και κίνηση με αλυσίδα, με καθορισμένη ταχύτητα διαμόρφωσης 15–20 m/min. Για τον ηλεκτρολογικό σχεδιασμό, η δηλωμένη διαμόρφωση είναι 4+4 kW συνολική ισχύς με 380 V / 50 Hz / 3-Φάσεις παροχή ρεύματος.

Αυτές οι προδιαγραφές μπορούν να χρησιμοποιηθούν ως τεχνική αναφορά κατά τη σύγκριση του μηχανήματος με τις απαιτήσεις ενός συγκεκριμένου έργου παραγωγής χρωμιοειδών στεγών.
