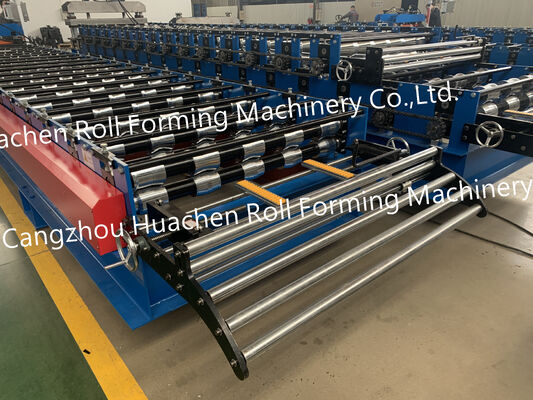

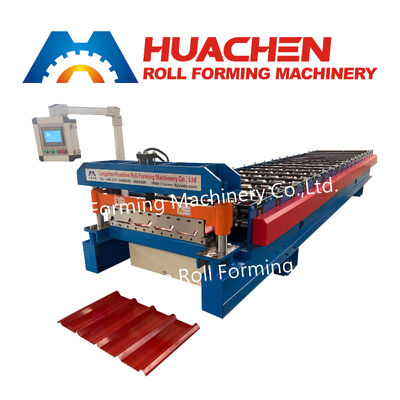

Μηχανή κατασκευής μεταλλικών οροφικών πάνελ για την παραγωγή κυματοειδών οροφικών πάνελ με σχήμα κεραμίδας με διαδικασία κυλίνδρωσης

Κύριες Τεχνικές Παράμετροι

Προοδευτική Διαμόρφωση Προφίλ

Το μηχάνημα χρησιμοποιεί 18 σταθμούς κυλίνδρων για να πραγματοποιήσει τη διαδικασία διαμόρφωσης σε διαδοχικά στάδια. Αντί να διαμορφώνεται το υλικό στέγης σε μία μόνο λειτουργία, το φύλλο περνάει προοδευτικά από την ενότητα των κυλίνδρων για να αναπτύξει το απαιτούμενο προφίλ.

Ο αριθμός των σταθμών διαμόρφωσης είναι επομένως μία από τις βασικές προδιαγραφές που πρέπει να ελέγχονται κατά την αντιστοίχιση ενός μηχανήματος διαμόρφωσης με κύλινδρο με ένα συγκεκριμένο σχέδιο κεραμιδιών χρωματιστού χάλυβα.

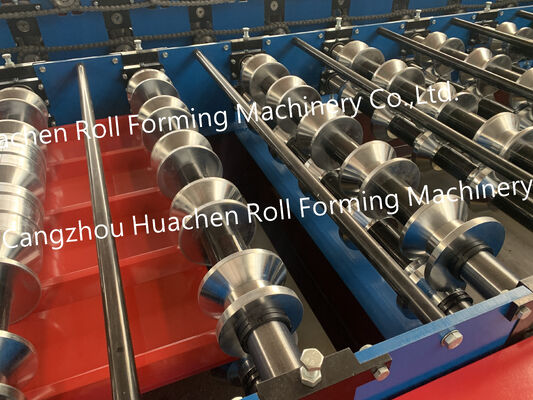

Προδιαγραφές Κυλίνδρων και Άξονα

Τα εξαρτήματα διαμόρφωσης χρησιμοποιούν χάλυβα 45# τόσο για τους κυλίνδρους όσο και για τους άξονες. Η καθορισμένη επεξεργασία υλικού περιλαμβάνει σκλήρυνση και επιμετάλλωση.

Ένας άξονας διαμέτρου Φ70 mm παρέχεται για το σύστημα διαμόρφωσης. Αυτές οι λεπτομέρειες δίνουν στους αγοραστές συγκεκριμένες μηχανικές παραμέτρους για να τις εξετάσουν κατά την αναθεώρηση της κατασκευής και της διαμόρφωσης του εξοπλισμού.

Ταχύτητα Παραγωγής

Το μηχάνημα έχει καθορισμένη ταχύτητα διαμόρφωσης 15–20 m/min.

Για τον σχεδιασμό της παραγωγής, αυτό το νούμερο μπορεί να χρησιμοποιηθεί ως αναφορά για την ταχύτητα διαμόρφωσης του μηχανήματος. Το πραγματικό αποτέλεσμα λειτουργίας θα πρέπει να αξιολογείται σε σχέση με το προφίλ της στέγης, την πρώτη ύλη και άλλες συνθήκες παραγωγής.

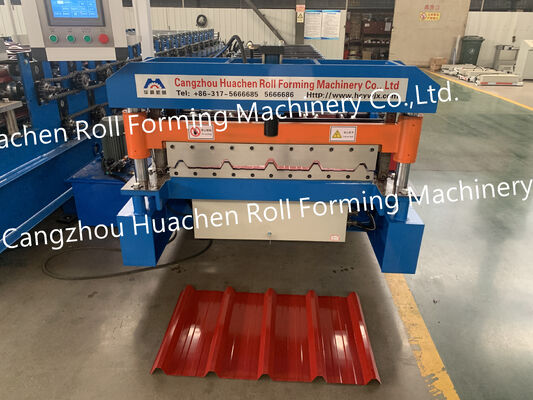

Κοπή και Μετάδοση

Το μηχάνημα συνδυάζει ένα κοπτικό CR12 με ένα σύστημα μετάδοσης κίνησης αλυσίδας.

Το υλικό του κοπτικού και η μέθοδος κίνησης είναι ξεχωριστά στοιχεία της διαμόρφωσης του εξοπλισμού. Κατά τη σύγκριση διαφορετικών μηχανημάτων διαμόρφωσης κεραμιδιών χρωματιστού χάλυβα με κύλινδρο, αυτές οι προδιαγραφές μπορούν να αναθεωρηθούν μαζί με τον αριθμό των σταθμών κυλίνδρων και τις διαστάσεις των αξόνων.

Απαιτήσεις Ισχύος

Το μηχάνημα καθορίζεται με συνολική ισχύ 4+4 kW και μια ηλεκτρική διαμόρφωση 380 V / 50 Hz / 3-Φάσεων.

Η παροχή ρεύματος θα πρέπει να ελεγχθεί σε σχέση με τις ηλεκτρικές συνθήκες στον προοριζόμενο χώρο εγκατάστασης πριν τεθεί σε λειτουργία το μηχάνημα.

Κατάλληλες Εφαρμογές Παραγωγής

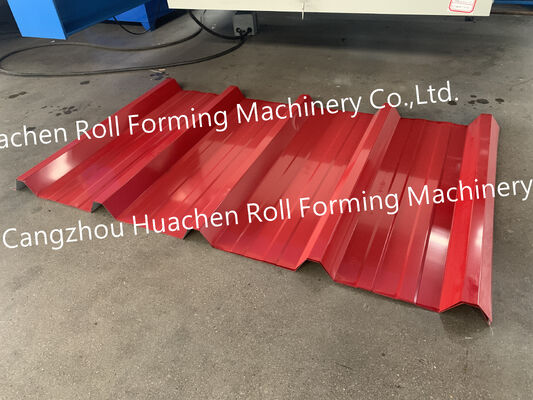

Αυτός ο εξοπλισμός προορίζεται για διαμόρφωση προφίλ κεραμιδιών χρωματιστού χάλυβα και μεταλλικών στεγών. Η συνεχής διαμόρφωσή του με κύλινδρο μπορεί να χρησιμοποιηθεί στην παραγωγή υλικών στέγης όπου το απαιτούμενο προφίλ αντιστοιχεί στη διαμόρφωση διαμόρφωσης του μηχανήματος.

Συνήθεις κατηγορίες εφαρμογών περιλαμβάνουν:

• Παραγωγή κεραμιδιών χρωματιστού χάλυβα για στέγες
• Κατασκευή μεταλλικών προφίλ στεγών
• Επεξεργασία υλικών χάλυβα για στέγες
• Συνεχής διαμόρφωση προφίλ στεγών
• Παραγωγή πάνελ στέγης κτιρίων

Τι πρέπει να ελέγξουν οι αγοραστές πριν από την παραγγελία

Κατά την επιλογή ενός Μηχανήματος Διαμόρφωσης Κεραμιδιών Χρωματιστού Χάλυβα 18 Σταθμών, οι αγοραστές θα πρέπει πρώτα να επιβεβαιώσουν το απαιτούμενο τελικό προφίλ και στη συνέχεια να αναθεωρήσουν την τεχνική διαμόρφωση του μηχανήματος.

Βασικά σημεία περιλαμβάνουν την ενότητα διαμόρφωσης 18 σταθμών, υλικό κυλίνδρων και άξονα από χάλυβα 45#, διάμετρο άξονα Φ70 mm, κοπτικό CR12, κίνηση αλυσίδας, ταχύτητα διαμόρφωσης 15–20 m/min, ισχύ 4+4 kW και ηλεκτρική παροχή 380 V / 50 Hz / 3-Φάσεων.

Η επιβεβαίωση αυτών των προδιαγραφών εκ των προτέρων βοηθά στη διασφάλιση ότι ο επιλεγμένος εξοπλισμός αντιστοιχεί στο προοριζόμενο προφίλ στέγης και στη διαμόρφωση παραγωγής.
