Επαγγελματική παραγωγή μηχανών σχηματισμού κυλίνδρων για μονοστρώματα οροφών χάλυβα

Βασικές τεχνικές παραμέτρους

Επισκόπηση του προϊόντος

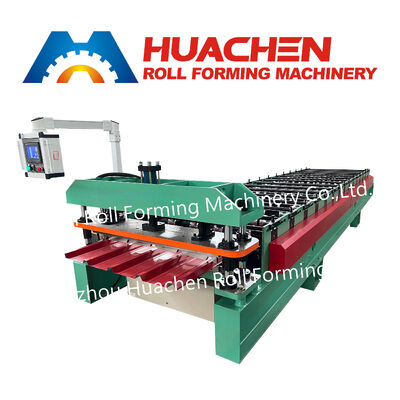

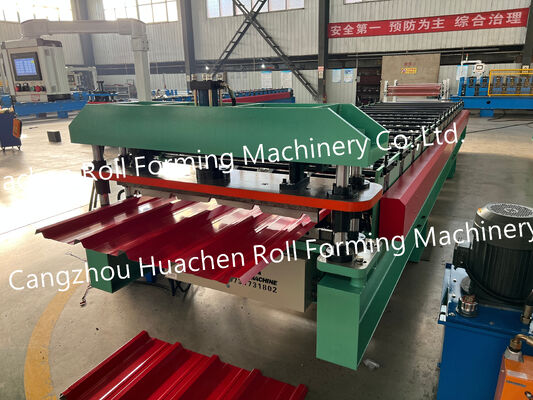

Η μηχανή σχηματισμού κυλίνδρων τοίχων είναι μια εξαιρετικά αποτελεσματική βιομηχανική λύση που έχει σχεδιαστεί για την κατασκευή τοιχωμάτων που χρησιμοποιούνται σε διάφορες κατασκευαστικές εφαρμογές.Αυτό το ανθεκτικό εξοπλισμό παρέχει σταθερή ακρίβεια και ταχύτητα, καθιστώντας το ιδανικό για εγκαταστάσεις παραγωγής μεγάλης κλίμακας που επιδιώκουν την παραγωγή υλικών υψηλής ποιότητας.

15-Σύστημα σχηματισμού σταθμών

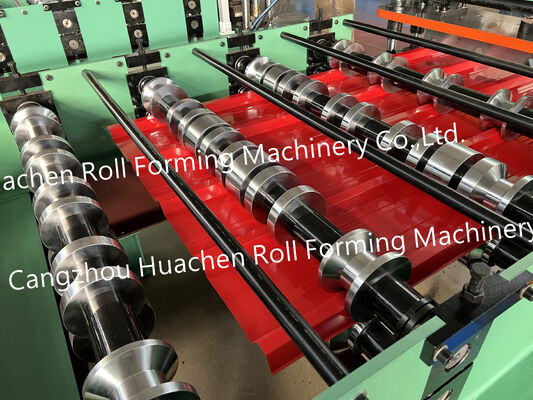

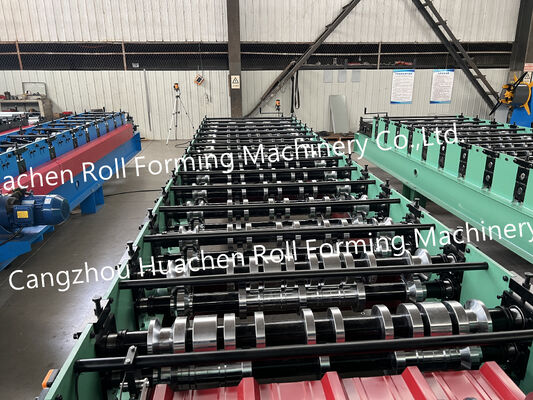

Η μηχανή ενσωματώνει15 σταθμοί κυλίνδρωνΚάθε σταθμός συμμετέχει στην προοδευτική διαδικασία σχηματισμού καθώς το χαλύβδινο φύλλο κινείται συνεχώς μέσα από τη μηχανή.

Ο αριθμός των σταθμών κυλίνδρων αποτελεί σημαντική προδιαγραφή εξοπλισμού κατά την επιλογή μιας μηχανής σχηματισμού κυλίνδρων, ιδίως για έργα που απαιτούν συγκεκριμένο προφίλ στέγης.

45# Ατσάλινοι κυλίνδροι και άξονες

Τόσο οι ρόλοι όσο και οι άξονες χρησιμοποιούν45# χάλυβαΟι ρόλοι και οι άξονες υποβάλλονται επίσης σε επεξεργασία μέσωσβήσιμο και επικάλυψη.

Η διάμετρος του άξονα είναιΦ70 mm, παρέχοντας σαφώς καθορισμένη διαμετρική προδιαγραφή για τη δομή σχηματισμού της μηχανής.

15 ̇20 m/min Ταχύτητα σχηματισμού

Η μηχανή έχει καθορισμένη ταχύτητα σχηματισμού15·20 m/min.

Ο αριθμός αυτός μπορεί να χρησιμοποιηθεί ως σημείο αναφοράς κατά τον προγραμματισμό της παραγωγικής ικανότητας και τη σύγκριση των διαφόρων διαμορφώσεων των μηχανών σχηματισμού κυλίνδρων από χάλυβα.Οι πραγματικές συνθήκες λειτουργίας μπορεί να εξαρτώνται από το προφίλ του προϊόντος, προδιαγραφές υλικών και εγκατάσταση παραγωγής.

Μεταφορά αλυσίδας

Ασύστημα αλυσιδωτής κίνησηςχρησιμοποιείται για τη μετάδοση μηχανών.

Ο τύπος κίνησης αποτελεί μέρος της μηχανικής διαμόρφωσης της μηχανής και πρέπει να αξιολογείται μαζί με τους σταθμούς κυλίνδρων, τις διαστάσεις του άξονα, την ταχύτητα σχηματισμού,και άλλες τεχνικές προδιαγραφές κατά την επιλογή εξοπλισμού.

Σύστημα κοπής CR12

Η μηχανή είναι εξοπλισμένη με σύστημα κοπής που χρησιμοποιείΥλικό κοπτήρα CR12.

Το υλικό κοπής είναι μία από τις βασικές προδιαγραφές της κοπής και μπορεί να συμπεριληφθεί στις τεχνικές συγκρίσεις μεταξύ διαφορετικών μηχανών σχηματισμού κυλίνδρων οροφής.

Ηλεκτρική διαμόρφωση

Το μηχάνημα είναι διαμορφωμένο μεΣυνολική ισχύς 4+4 kWκαι απαιτεί380 V / 50 Hz / 3 φάσειςΗλεκτρική παροχή.

Οι ηλεκτρικές απαιτήσεις θα πρέπει να επιβεβαιώνονται πριν από την εγκατάσταση, ώστε να εξασφαλίζεται ότι η διαθέσιμη παροχή ενέργειας στο χώρο παραγωγής είναι συμβατή με τη διαμόρφωση της μηχανής.

Εφαρμογή

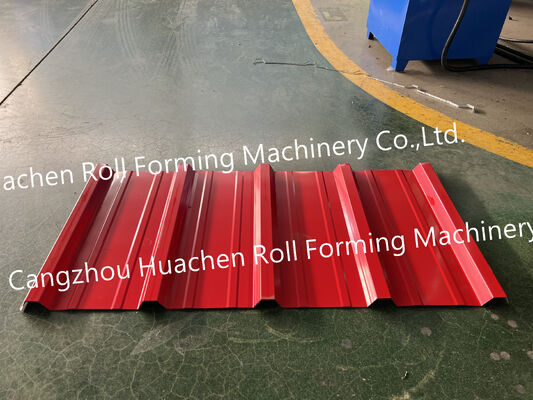

ΗΜηχανή σχηματισμού κυλίνδρων από χάλυβα σε χρώμα 15 σταθμώνπροορίζεται για συνεχή παραγωγή προφίλ κεραμιδών από χάλυβα.

Τυπικές εφαρμογές μπορεί να περιλαμβάνουν:

• Παραγωγή πλακιδίων από χρώμα χάλυβα
• Κατασκευή μεταλλικών προφίλ για στέγες
• Παραγωγή υλικών οροφής από χάλυβα
• Σχηματισμός φύλλων οροφής
• Παραγωγή προφίλ οροφών κτιρίων

Η τελική διαμόρφωση του μηχανήματος πρέπει να ταιριάζει με το απαιτούμενο προφίλ της στέγης και τις προδιαγραφές υλικού.

Κλειδί διαμόρφωσης

Η κύρια τεχνική διαμόρφωση αυτής της μηχανής σχηματισμού κυλίνδρων περιλαμβάνει:

• 15 σταθμοί κυλίνδρων
• Ρολίστες και άξονες από χάλυβα
• Επεξεργασία σβήσματος και επικάλυψης
• Φ70 mm διάμετρος άξονα
• Υλικό κοπτήρα CR12
• Μεταφορά αλυσίδας
• Ταχύτητα σχηματισμού 15·20 m/min
• Συνολική ισχύς 4+4 kW
• 380 V / 50 Hz / 3 φάσεις τροφοδοσίας

Αυτές οι μετρήσιμες προδιαγραφές παρέχουν στους αγοραστές μια σαφή τεχνική αναφορά κατά την αξιολόγηση μιαςΜηχανή σχηματισμού κυλίνδρων από χάλυβαγια τις απαιτήσεις παραγωγής τους.
