Μηχανή διαμόρφωσης κυλίνδρων για πάνελ σάντουιτς από μεταλλικό αφρό διπλής στρώσης με πλάτος ανάπτυξης 1000 mm, ταχύτητα παραγωγής 0-5 m/min και πάχος προϊόντος 50-250 mm

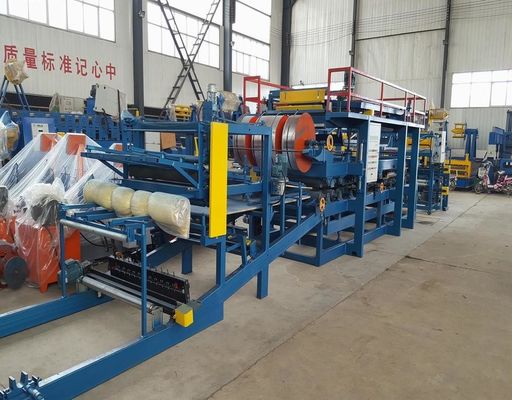

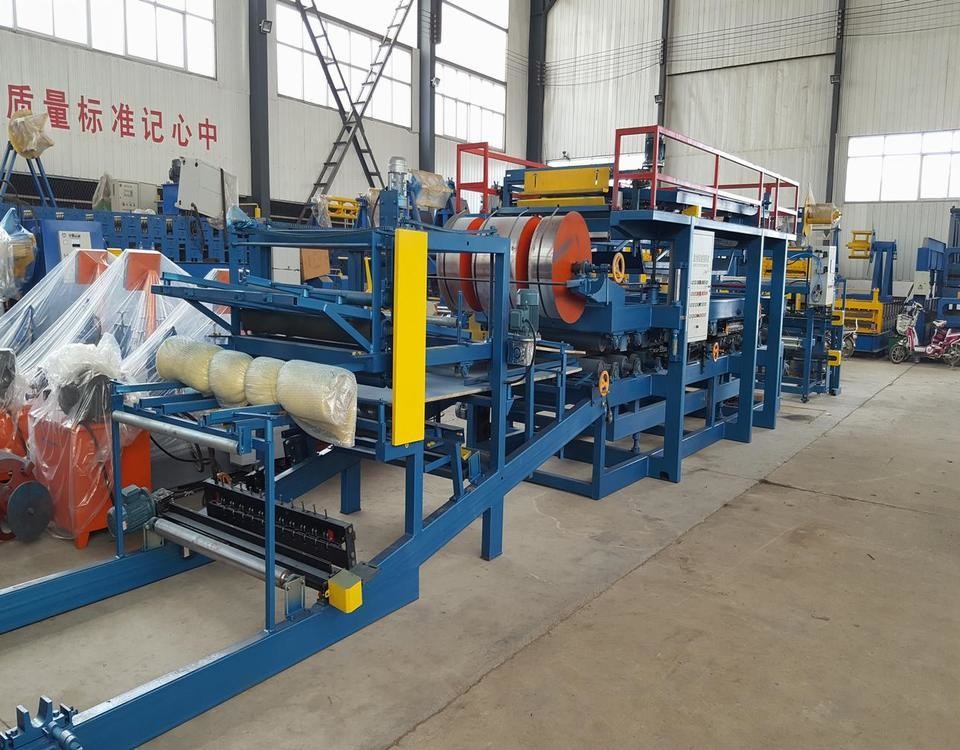

Γραμμή Παραγωγής Πάνελ Σάντουιτς EPS / Πετροβάμβακα

Η γραμμή παραγωγής σύνθετων πάνελ σάντουιτς EPS και Πετροβάμβακα είναι ένας βασικός βιομηχανικός εξοπλισμός στη σύγχρονη βιομηχανία δομικών υλικών, σχεδιασμένος για την αποδοτική κατασκευή ολοκληρωμένων πάνελ τοίχων και οροφών που προσφέρουν θερμομόνωση, αντοχή στη θερμότητα, πυροπροστασία και διακοσμητικά φινιρίσματα. Αυτή η γραμμή μετατρέπει χαλύβδινα φύλλα με χρωματική επίστρωση και μονωτικά υλικά πυρήνα (EPS ή πυρίμαχο Πετροβάμβακα) σε σύνθετα πάνελ σάντουιτς υψηλής αντοχής μέσω μιας συνεχούς διαδικασίας που περιλαμβάνει διαμόρφωση με κύλινδρο, συγκόλληση, εφαρμογή κόλλας, θερμο- και πιεσο-ελαστοποίηση, και αυτόματη κοπή.

I. Βασική Διαδικασία Παραγωγής και Στοιχεία Εξοπλισμού

Η συνεχής γραμμή παραγωγής ενσωματώνει μηχανικά, υδραυλικά και ηλεκτρικά συστήματα αυτοματισμού με τεχνολογία ελέγχου υψηλής ακρίβειας, αποτελούμενη από τα ακόλουθα βασικά συστήματα:

1. Σύστημα Ξετυλίγματος & Διαμόρφωσης με Κύλινδρο: Εξοπλισμένο με ξετυλίχτρα διπλής κεφαλής, το σύστημα τροφοδοτεί ομαλά τα άνω και κάτω στρώματα πηνίων χάλυβα με χρωματική επίστρωση στη μηχανή διαμόρφωσης, όπου κύλινδροι πολλαπλών σταδίων διαμορφώνουν με ακρίβεια τον χάλυβα σε προκαθορισμένες κυματώσεις οροφής ή προφίλ τοίχων (όπως αρμούς τύπου γλώσσας και αυλακιού).
2. Σύστημα Διαχείρισης Υλικού Πυρήνα:
Χειροκίνητη τροφοδοσία πάνελ
3. Σύστημα Συγκόλλησης & Ελαστοποίησης Υψηλής Ακρίβειας: Χρησιμοποιεί τεχνολογία αυτόματης ψεκασμού κόλλας πολλαπλών κεφαλών για την ασφαλή συγκόλληση του υλικού πυρήνα στα εσωτερικά και εξωτερικά χαλύβδινα φύλλα. Ένας ελαστοποιητής διπλής ζώνης μεγάλης έκτασης διασφαλίζει ότι το πάνελ ισιώνεται και ωριμάζει υπό ελεγχόμενη θερμοκρασία και πίεση.
4. Σύστημα Κοπής με Ιπτάμενη Παρακολούθηση & Αυτόματης Στοίβαξης: Διαθέτει τεχνολογία πριονίσματος χωρίς σκόνη ή ιπτάμενης ψαλιδιάς χωρίς ρινίσματα, επιτρέποντας κοπή με ακρίβεια χιλιοστού του δευτερολέπτου σε μήκη καθορισμένα από τον πελάτη χωρίς διακοπή της γραμμής. Τα τελικά προϊόντα συλλέγονται στη συνέχεια και συσκευάζονται από αυτόματο στοιβαστή αναστροφής και μηχανή δεσίματος.

II. Βασικά Τεχνικά Πλεονεκτήματα και Αξία Εφαρμογής

Ανώτερη Αντοχή στη Φωτιά και Θερμομόνωση: Τα πάνελ σάντουιτς Πετροβάμβακα πληρούν το υψηλότερο μη εύφλεκτο πρότυπο Κλάσης Α1, καθιστώντας τα την προτιμώμενη επιλογή για βιομηχανικές εγκαταστάσεις με αυστηρές απαιτήσεις πυρασφάλειας. Εν τω μεταξύ, τα πάνελ σάντουιτς EPS προσφέρουν εξαιρετική θερμομόνωση και ελαφρύ προφίλ, παρέχοντας εξαιρετική αξία κόστους-απόδοσης. Υψηλός Αυτοματισμός και Αποδοτικότητα: Ολόκληρη η γραμμή χρησιμοποιεί σύστημα κεντρικού ελέγχου PLC και Διεπαφή Ανθρώπου-Μηχανής (HMI), επιτρέποντας πλήρως αυτοματοποιημένη λειτουργία με ελάχιστο προσωπικό. Οι ταχύτητες παραγωγής φτάνουν τα 4-8 μέτρα ανά λεπτό, μειώνοντας σημαντικά το κόστος εργασίας.
Υψηλή Ακρίβεια και Χαμηλή Σπατάλη: Με σερβοκινητήρες και ακρίβεια μήκους ελεγχόμενη από μικροϋπολογιστή, το σύστημα εξασφαλίζει καθαρές κοπές χωρίς γρέζια. Τα τελικά πάνελ διαθέτουν εξαιρετική επιπεδότητα επιφάνειας, σφιχτές αλληλοσυνδεόμενες ενώσεις και ανώτερη στεγανότητα.

III. Ευρύ Φάσμα Εφαρμογών

Τα πάνελ σάντουιτς EPS και πετροβάμβακα που παράγονται από αυτή τη γραμμή χρησιμοποιούνται ευρέως σε συστήματα στέγης και περιβλήματος τοίχων για σύγχρονες βιομηχανικές μονάδες, μεγάλες ψυκτικές εγκαταστάσεις, καθαρούς χώρους, αρθρωτά φορητά κτίρια, σπίτια κοντέινερ μεταλλικής κατασκευής, αθλητικούς χώρους και μεγάλα εμπορικά συγκροτήματα. Αποτελεί βασικό εξοπλισμό που οδηγεί την ανάπτυξη πράσινων κτιρίων και προκατασκευασμένων δομικών υλικών.

τα πάνελ σάντουιτς χωρίζονται γενικά σε: μεταλλικά πάνελ σάντουιτς, σύνθετα πάνελ ξύλου, πάνελ σάντουιτς έγχρωμου χάλυβα, πάνελ σάντουιτς πετροβάμβακα και ούτω καθεξής.Η σειρά μηχανών υιοθετεί έναν μειωτήρα τροχού πείρου κυκλοειδούς τύπου, η ισχύς του κινητήρα 2,2kw-3kw, η ταχύτητα παραγωγής μπορεί να είναι απευθείας 3,38m/min. Μετά την υιοθέτηση της τεχνολογίας συνεχούς μεταβλητής συχνότητας, η ισχύς του κινητήρα είναι ρυθμιζόμενη μεταξύ 0-4,05m/min.Πλεονεκτήματα των πάνελ σάντουιτς:Η σειρά μηχανών υιοθετεί έναν μειωτήρα τροχού πείρου κυκλοειδούς τύπου, η ισχύς του κινητήρα 2,2kw-3kw, η ταχύτητα παραγωγής μπορεί να είναι απευθείας 3,38m/min. Μετά την υιοθέτηση της τεχνολογίας συνεχούς μεταβλητής συχνότητας, η ισχύς του κινητήρα είναι ρυθμιζόμενη μεταξύ 0-4,05m/min.2. εύκολη κατασκευή, ευέλικτη και γρήγορη εγκατάσταση, η περίοδος κατασκευής μπορεί να μειωθεί κατά περισσότερο από 40%. 3. φωτεινό χρώμα, όμορφη εμφάνιση, δεν χρειάζεται διακόσμηση επιφάνειας.Η σειρά μηχανών υιοθετεί έναν μειωτήρα τροχού πείρου κυκλοειδούς τύπου, η ισχύς του κινητήρα 2,2kw-3kw, η ταχύτητα παραγωγής μπορεί να είναι απευθείας 3,38m/min. Μετά την υιοθέτηση της τεχνολογίας συνεχούς μεταβλητής συχνότητας, η ισχύς του κινητήρα είναι ρυθμιζόμενη μεταξύ 0-4,05m/min.Με τον μειωτήρα ταχυτήτων, η ταχύτητα παραγωγής αυτής της μηχανής πάνελ σάντουιτς μπορεί να είναι 4,27 m/min. Μετά την υιοθέτηση της τεχνολογίας συνεχούς μεταβλητής συχνότητας, η ισχύς του κινητήρα 2,2 kw, παράγει άμεση δύναμη ώθησης και η ταχύτητα είναι ρυθμιζόμενη μεταξύ 0-5,12m/min
Η σειρά μηχανών υιοθετεί έναν μειωτήρα τροχού πείρου κυκλοειδούς τύπου, η ισχύς του κινητήρα 2,2kw-3kw, η ταχύτητα παραγωγής μπορεί να είναι απευθείας 3,38m/min. Μετά την υιοθέτηση της τεχνολογίας συνεχούς μεταβλητής συχνότητας, η ισχύς του κινητήρα είναι ρυθμιζόμενη μεταξύ 0-4,05m/min.Η βέλτιστη ταχύτητα παραγωγής για απλό EPS είναι περίπου 2,5-3,5m/min, όταν η πρώτη ύλη είναι άλλη, η ταχύτητα μπορεί να είναι χαμηλότερη. Η γραμμή συναρμολόγησης ελέγχεται από τον σύγχρονο ελεγκτή σειράς inverter. Ρύθμιση ταχύτητας χωρίς βήματα, ρυθμιζόμενη παράμετρος, εμφάνιση λέξεων.

Το υλικό του πυρήνα

αφρός ή πετροβάμβακας

Ισχύς

25 KW

Ταχύτητα

0 - 5 m/min

Ετήσια παραγωγή
