Λεπτομέρειες:
|
| Υλικό: | Χρώμα χάλυβα | Πάχος: | 0.30.6mm |
|---|---|---|---|
| Πλάτος: | έθιμο | Βάρος: | 7T |
| Μήκος: | 9m | Εγγύηση: | 1 έτος |
| Υψηλό φως: | μέταλλο ρολό που αποτελούν μηχάνημα,από λαμαρίνα ρολό που αποτελούν μηχανές |
||

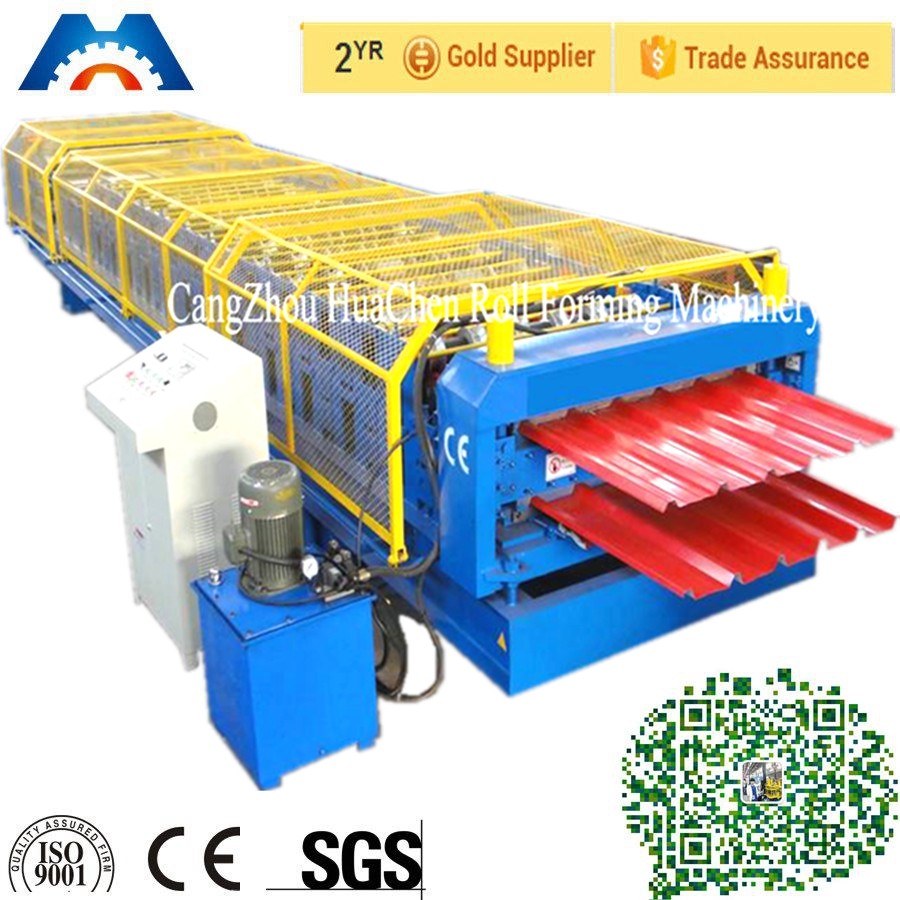

Υψηλής ταχύτητας διπλός ρόλος υλικού κατασκευής σκεπής μετάλλων στρώματος χρησιμοποιημένος κτήριο που διαμορφώνει τη μηχανή
(1). Συνοπτική εισαγωγή
Οι επιτροπές στεγών που γίνονται χρώμα από το ρόλο μας που διαμορφώνει τη μηχανή έχουν την όμορφη εμφάνιση και το φωτεινό.
Χρησιμοποιούνται ευρέως στους κήπους, εργοστάσια, θέρετρα, ξενοδοχεία, αίθουσες έκθεσης, vacationlands,
αρχαίες αρχιτεκτονικές και σύγχρονες βίλες.
(2). Ροή εργασίας του ρόλου που διαμορφώνει τη μηχανή
Decoiling το forming-μέτρο καθοδηγώ-ρόλων φύλλο-φύλλων μήκος-που κόβει τις επιτροπή-επιτροπές στον υποστηρικτή
(3).Technical λεπτομέρεια
Α. γενικό
| Κατάλληλο υλικό | HRB60 ή αντίτιμο |
| Υλικό πάχος | 0.2-0.6 χιλ. |
| Διάσταση | Περίπου 7.2*1.3*1.1m (L*W*H), σύμφωνα με το σχέδιο |
|
Μήκος το φύλλο |
Μπορείτε να θέσετε το μήκος σύμφωνα με την ανάγκη σας. Ελέγχεται από το PLC όποιος μπορεί να εξασφαλίσει την ακρίβεια ±1mm. |
| Κοπή |
Αυτόματα στάση και κοπή όταν το σύνολο μήκος. |
Β. συστατικές λεπτομέρειες

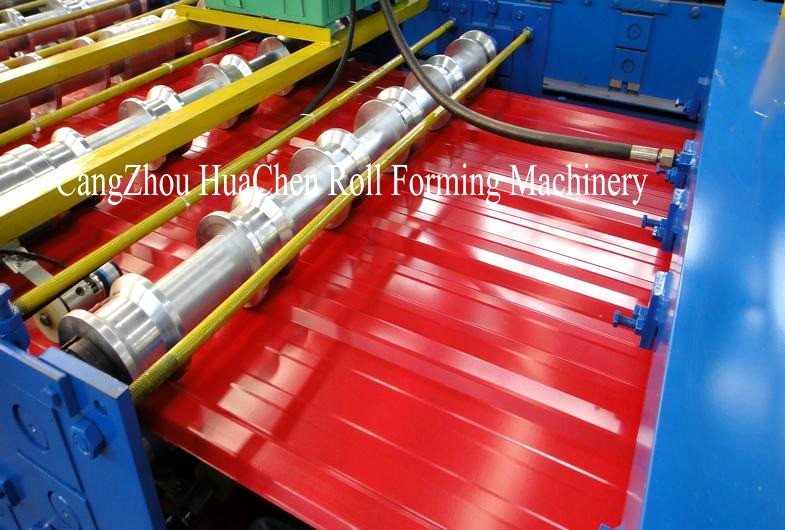

| Υλικό κυλίνδρων | Αρίστης ποιότητας χάλυβας 45#. Σκληρή επιχρωμίωση, 0.05mm. |
| Κύριο πλαίσιο | 350# χάλυβας. Σταθερότερος και κανένα τίναγμα. |
| Μέσο πιάτο |
16mm. Χρησιμοποιούμε τα παχύτερα πιάτα για να εξασφαλίσουμε σταθερότητα από τα προϊόντα μας. |
| Διαμόρφωση των βημάτων | 11-16, σύμφωνα με το σχέδιο. |
| Υλικό άξονων | Φ70 χιλ., αρίστης ποιότητας χάλυβας 45#. |
|
Μεταχείρηση της διαδικασίας: η μετρίαση τελειώνει, υψηλή ακαμψία, σκληρή να παραμορφώσει. |
|
|
Κοπή Υλικό λεπίδων |
Cr12, σκληρότητα HRC60-62. |
| Μεταχείρηση της διαδικασίας: θερμότητα - επεξεργασία - κοπή ηλεκτροδίων καλωδίων γδαρσίματος αεροπλάνων. |
Γ. ηλεκτρικά συστατικά
| Κατάλληλη δύναμη | 380V, 50 Hz, φάση 3 ή σύμφωνα με την ανάγκη σας. |
| Οθόνη | οθόνη αφής 7 ίντσας, εύκολη να λειτουργήσει. |
| PLC | Του δέλτα DVP14ES |
|
Καλά-προσαρμοσμένος στους διάφορους όρους, όπως η υγρασία, ηλεκτρομαγνητική διαταραχή. |
|
| Μετατροπέας συχνότητας |
Του δέλτα vfd-μ. Έχει το πλεονέκτημα πρίν κόβει, για να εξασφαλίσει την ακρίβεια μήκους (±1mm, πολύ καλύτερα από τα βιομηχανικά πρότυπα ±3mm). |
|
Μήκος Συσκευή μέτρησης |
Omron, που κατασκευάζεται στην Ιαπωνία. |
| Χαρακτηρίζει με την υψηλές ακρίβεια και τη σταθερότητα. |
Γρήγορη λεπτομέρεια:
1. Κατάλληλος να επεξεργαστεί: Πιάτο χάλυβα χρώματος
2. Πλάτος του πιάτου: 1250mm
3. Κύλινδροι: 10/16 σειρών
4. Διαστάσεις: 9.2*1.55*1.91m
5. Δύναμη: 4+4kw
6. Κυλώντας υλικό: αρίστης ποιότητας χάλυβας 45# (καλυμμένο χρώμιο στην επιφάνεια)
7. Πάχος του πιάτου: 0.30.6mm
8. Τάση: 380V 50Hz 3phases
9. Υλικό του πιάτου κοπής: Cr12
10. Υδραυλικός: 40#
11. Ακρίβεια επεξεργασίας: Μέσα σε 1.00mm
12. Σύστημα ελέγχου: Έλεγχος PLC
Περιγραφή:

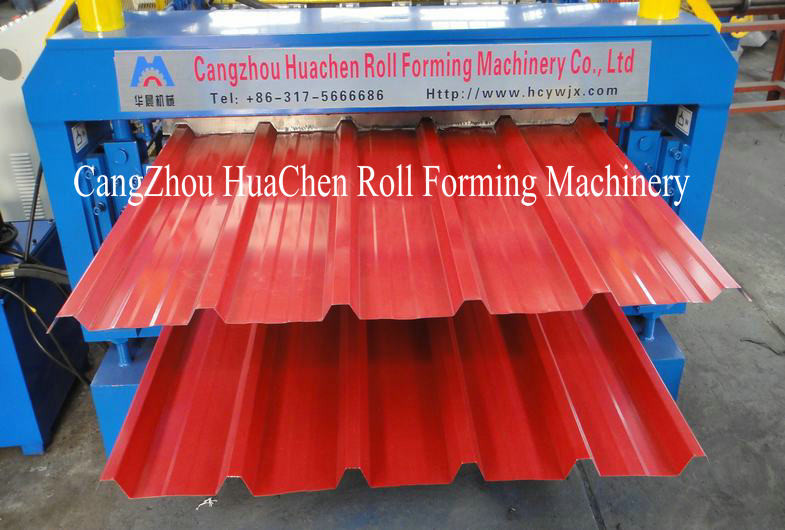

2 σε 1 διπλό ρόλο στεγών που διαμορφώνει τη μηχανή για κύρια παράμετρο δύο τη διαφορετική σχεδιαγραμμάτων στεγών
|
Αριθ. |
Κύρια παράμετρος του διπλού ρόλου στρώματος που διαμορφώνει τη μηχανή |
|
|
1 |
Κατάλληλος να επεξεργαστεί |
Πιάτο χάλυβα χρώματος |
|
2 |
Πλάτος του πιάτου |
1250mm |
|
3 |
Κύλινδροι |
ανώτερο επίπεδο: 15 σειρές |
|
4 |
Διαστάσεις |
10200*1550*1910mm |
|
5 |
Δύναμη |
4+4kw |
|
6 |
Κυλώντας υλικό |
αρίστης ποιότητας χάλυβας 45# (καλυμμένο χρώμιο στην επιφάνεια) |
|
6 |
Πάχος του πιάτου |
0.30.6mm |
|
7 |
Παραγωγικότητα |
15-20m/min |
|
8 |
Διάμετρος του κυλίνδρου |
Φ70mm |
|
9 |
Τάση |
380V 50Hz 3phases |
|
10 |
Υλικό του τέμνοντος πιάτου |
Cr12 |
|
11 |
Υδραυλικός |
40# |
|
12 |
Ακρίβεια επεξεργασίας |
Μέσα σε 1.00mm |
|
13 |
Σύστημα ελέγχου |
Έλεγχος PLC |
Τμήματα εξοπλισμού: Προκαλούμενος από τον άνθρωπο uncoiler-ρόλος που διαμορφώνει την σύστημα-υδραυλική κοπή συστημάτων ελέγχου ελέγχου μηχανή-υπολογιστών
Εφαρμογή

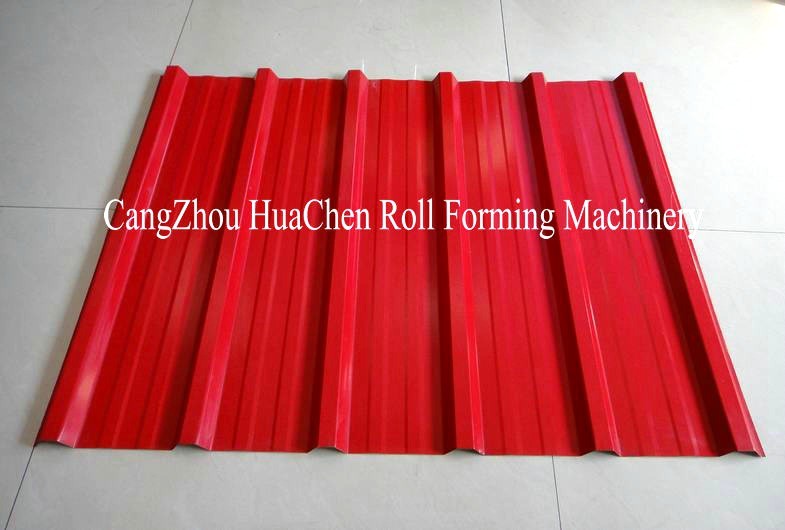

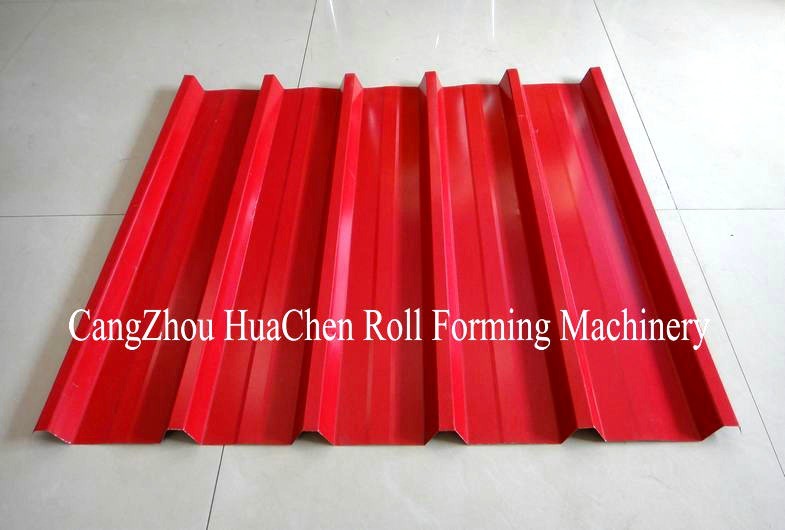

Αυτό το είδος μηχανής κάνει δύο τύπους κεραμιδιών μαζί τέλεια, έχει τη λογική δομή, η όμορφη εμφάνιση, με το πλεονέκτημα διαστημικό, εύκολος λειτουργεί και ειδικά καλωσορισμένος από τον πελάτη με την περιοχή ή την περιοχή ορίου
Ανταγωνιστικό πλεονέκτημα
1. Πιστοποίηση CE
2. αθόρυβος
3. εύκολος λειτουργήστε
4. υψηλή παραγωγή
5. εύκολος διατηρήστε
